Импортировать и загрузить климатические данные для моделирования года

Пошагово показывает, как загрузить климатические данные для моделирования года при расчете по VDI 2078 и импортировать их в проект.

Подготовка

Вы желаете провести имитационное моделирование года для Вашего проекта.

Перейдите к:

Прим.:

Климатические данные можно получить бесплатно после регистрации а странице Немецкой метеорологической службы.

Процедура

Откройте интернет-страницу https://kunden.dwd.de/obt/register.jsp?productId=TRY и зарегистрируйтесь в качестве нового пользователя.

При наличии пользовательского аккаунта на этом сайте вы можете сразу войдите в него: https://kunden.dwd.de/obt/.

Для подтверждения регистрации Вам будет отправлено сообщение по электронной почте.
Активируйте свой аккаунт и войдите в него.
В категории Energie- und Bauwesen выберите опцию Testreferenzjahre TRY.

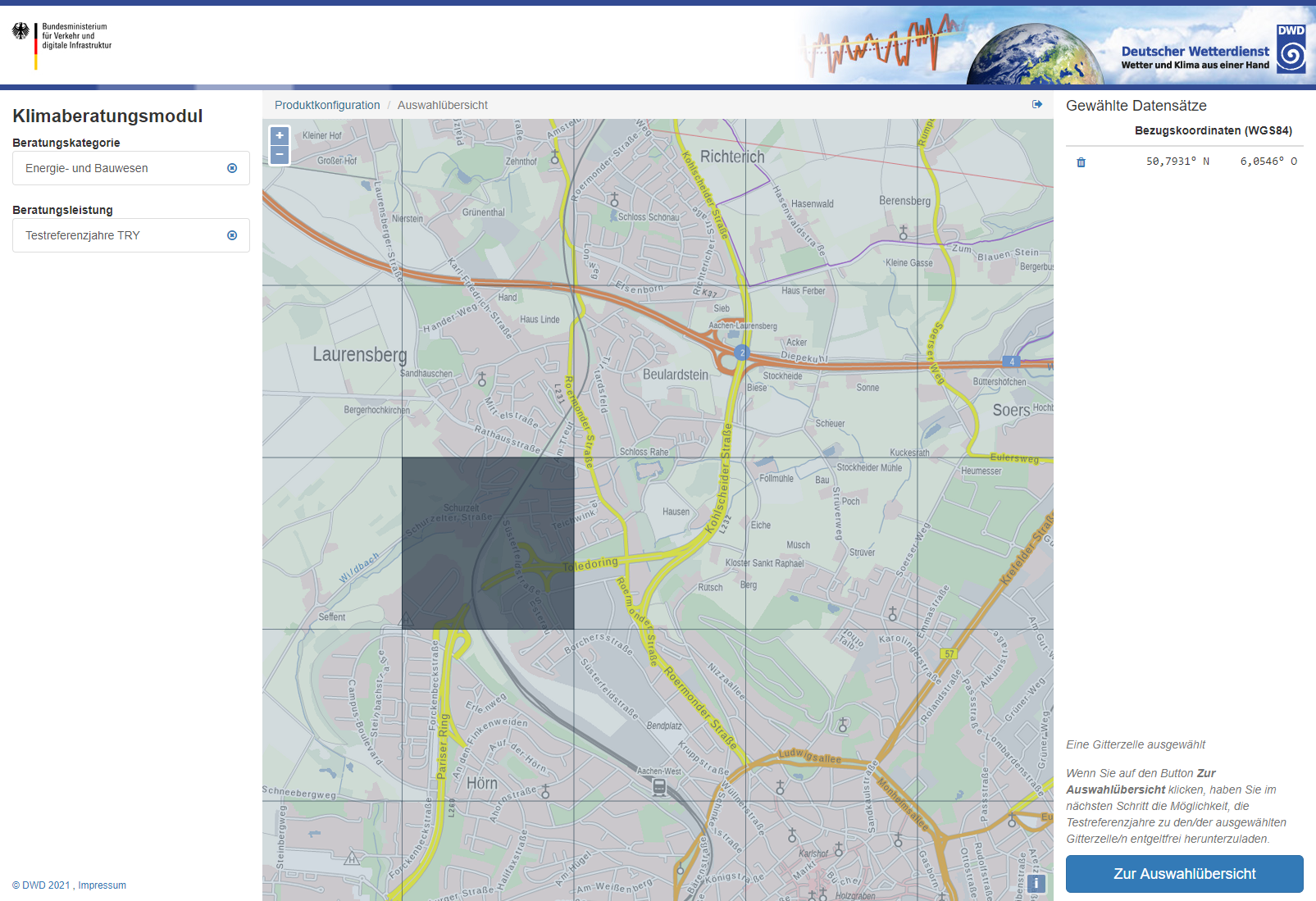

Приблизьте на карте желаемое месторасположение и выберите ту клетку, климатические данные которой требуется загрузить.
Нажмите на Zur Auswahlübersicht и Produkt herunterladen.
Распакуйте загруженный zip-файл в папку по Вашему усмотрению.

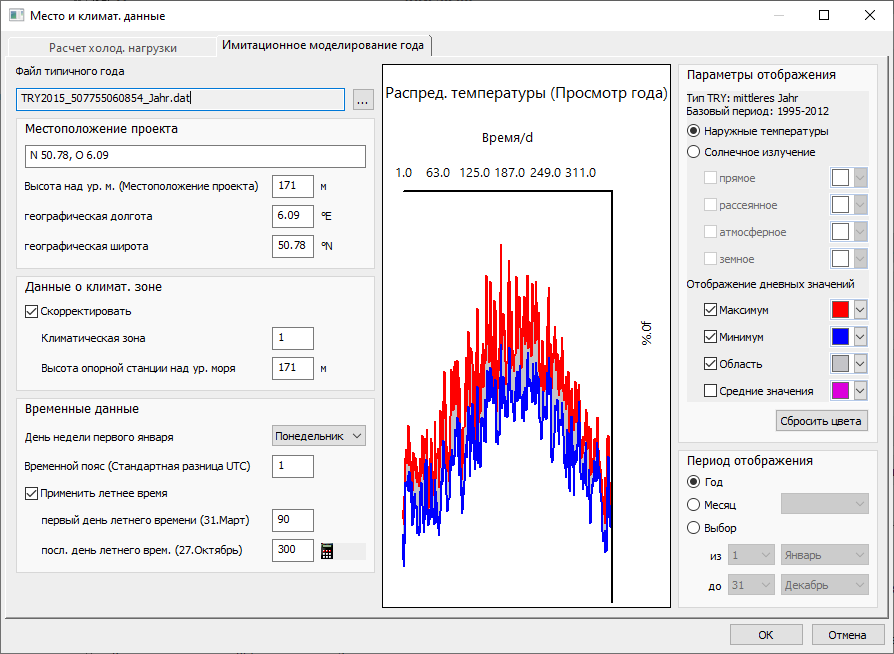

Перейдите в LINEAR Building и нажмите на Обзор модулей ➤ Нагрузка на охлаждение динамическая ➤ Уровень проекта ➤ Место/климатические данные(...) ➤ Имитационное моделирование года ➤ (файл для типичного года) ... и откройте папку с распакованными файлами.
Выберите желаемый *.dat-файл и нажмите на кнопку Открыть.
Подтвердите появляющиеся запросы в соответствии по своему усмотрению.

Результат

Климатические данные будут загружены и импортированы в проект.
