Присвоить внутренние нагрузки по помещениям
Пошагово показывает, как присваивать внутренние нагрузки по группам помещений.
Подготовка
Вы желаете учитывать внутренние нагрузки для вашего здания (например, от присутствия людей), и желаете присвоить их соответствующим помещениям.
Условия для выполнения данной команды:
-
Во время анализа данных здания вы не перенимали профили нагрузок из CAD.
-
Вы создали группы помещений на вашем проекте.
Перейдите к:
Процедура
- Выберите группу помещений, для которых требуется присвоить нагрузки.
- Выберите вкладку той нагрузки, которую требуется присвоить.
- Нажмите на пустую строчку в таблице, чтобы создать новую групповую нагрузку.
После этого она будет создана и присвоена всем помещениям в группе.
- В столбце Использование Комплект профиля нажмите на

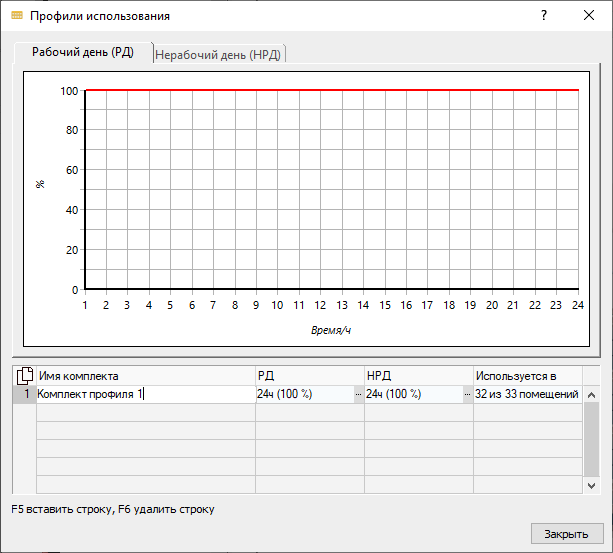

. После этого откроется диалог Профили использования.
- Нажмите в пустую строчку, а затем на в столбце РД или НРД, чтобы создать конфигурацию профиля.
- Вернитесь назад в диалог Профили использования и в столбце Имя комплекта введите название профиля.
- В столбце Выбор активируйте только что отредактированный профиль и закройте диалог.
- В столбце Имя нажмите на и выберите подходящее определение нагрузки в диалоге Внутренние нагрузки.
Эта опция не относится к Инфильтрации и Пропускной способности материала.
- Задайте остальные параметры внутренней нагрузки.
Результат
Таким образом будут присвоены все внутренние нагрузки, ожидаемые в вашем здании, в качестве групповых нагрузок для соответствующих групп помещений.
