Подробнее об «Обзор: помещения»
Информация о разделе Обзор: помещения при расчете отопительной нагрузки.

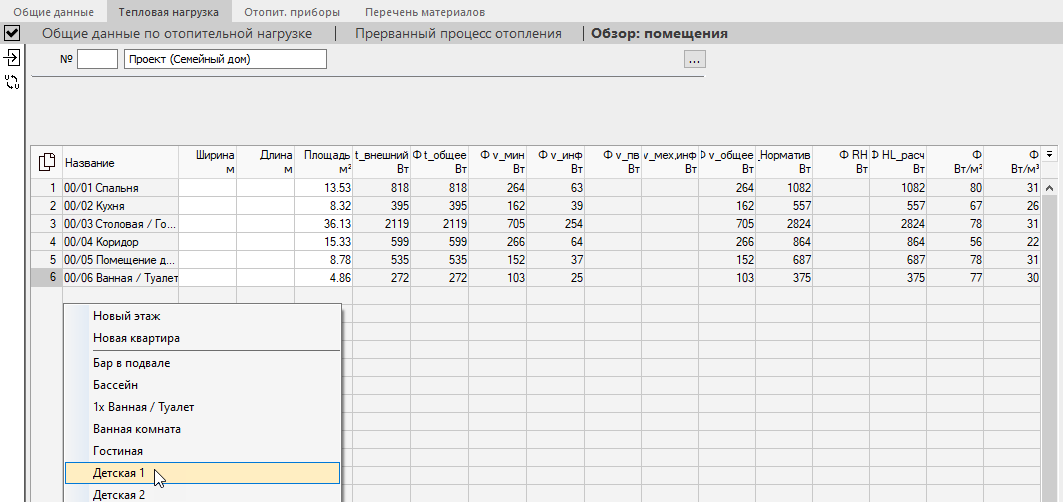

В разделе Обзор: помещения показаны все помещения выбранного в настоящий момент структурного уровня. Вы можете создавать дополнительные помещения, этажи и квартиры. После расчета отопительной нагрузки будут показаны соответствующие результаты для каждого помещения.
Вы находитесь здесь:
Таблица
Копировать содержимое таблицы
Нажатием на
можно скопировать содержимое таблицы с заголовками или без них и вставить его в таблицу в программе Excel.
Если выделить определенные строчки или ячейки, то их можно скопировать и вставить, например, в программу Excel, комбинацией клавиш CTRL + C (с заголовками) или CTRL + SHIFT + C (без заголовков).
Отсортировать таблицу
Нажатием на заголовки столбцов можно отсортировать таблицу по возрастанию (
) или убыванию (
).
Переход к выбранному помещению
– Просмотр помещения на панели инструментов: эта кнопка активирована, если в таблице выбрано какое-либо помещение. При нажатии на уровне помещения она выполняет переход к выбранному помещению. В качестве альтернативы можно дважды кликнуть мышью по названию помещения в таблице.
| Столбец | Описание |
|---|---|
| Название | Название помещения с автоматически созданным префиксом. |
| Ширина/Длина/Площадь | Размеры и площадь помещения. Эти данные являются размерами в свету. |
| Φ t_внешний | Трансмиссионные теплопотери наружу. |
| Φ t_общее | Трансмиссионные теплопотери помещения. |
| Φ v_мин | Вентиляционные теплопотери через минимальный воздухообмен |
| Φ v_инф | Потеря тепла при выветривании из-за инфильтрации. |
| Φ v_пв | Вентиляционные теплопотери через механическую вентиляцию. |
| Φ v_мех.инф | Вентиляционные теплопотери из-за избытка вытяжного воздуха. |
| Φ v_общее | Общие вентиляционные теплопотери. |
| Φ ТН_Норм | Нормативная тепловая нагрузка. |
| Φ RH | Мощность дополнительного нагрева. |
| Φ ТН_Норматив | Расчетная тепловая нагрузка. |
| Φ Вт/м² | Тепловая нагрузка на квадратный метр. |
| Φ Вт/м³ | Тепловая нагрузка на кубический метр. |
Контекстное меню
Кликом в пустую строчку таблицы открывается контекстное меню. Вы получите выборку помещений и уровней, которые можно создать на этом уровне. Контекстное меню останется открытым, пока вы снова не кликните в пустую строчку или выберите Готово в контекстном меню. Уже созданные помещения будут отмечены в контекстном меню с указанием добавленных экземпляров. Если вы, например, добавили три коридора в квартире, то перед помещением Коридор в контекстном меню появится префикс 3x.
Если на структурном уровне будет создан новый более высокий или параллельный уровень, то все созданные после этого помещения будут добавлены уровню, созданному последним. Если, например, вы находитесь на первом этаже и создали второй этаж, кликнув в пустую строчку и выбрав его в контекстном меню, то все создаваемые после этого помещения будут добавлены второму этажу. Если вы создаете вторую квартиру на этом уровне, то все создаваемые после этого помещения будут добавлены второй квартире.
