Подробнее о «Трансмиссия»
Информация о вкладке Трансмиссия на уровне помещения.
Вы находитесь здесь:
Общие данные помещения
В верхней части этого раздела представлены номер и обозначение помещения, а также заданная температура для режима отопления и размер помещения (за исключением случаев, когда указывается только площадь). Номер, обозначение и температура помещения могут быть непосредственно изменены, размеры помещения - только после нажатия на
.
Всплывающее описание над температурой помещения
Если для всех помещений глобально была задана стандартная температура в данных о местоположении и климате, то при задержке курсора мыши на данном поле появляется указание Температура помещения соответствии с выбранным стандартом.
Если вы деактивировали опцию Внутренние температуры согласно нормативу на уровне проекта и выбранная температура помещения соответствует стандартной температуре для выбранного типа помещения, то при задержке курсора мыши над полем появится указание Температура помещения соответствует выбранному стандарту.
Если вы деактивировали опцию «Внутренние температуры согласно нормативу» на уровне проекта и выбранная температура помещения не соответствует стандартной температуре для выбранного типа помещения, то при задержке курсора мыши над полем появится указание Температура помещения свободно устанавливаемая.
Прерванный процесс отопления
Открывает диалог Прерванный процесс отопления, в котором можно указать данные о мощности дополнительного отопления.

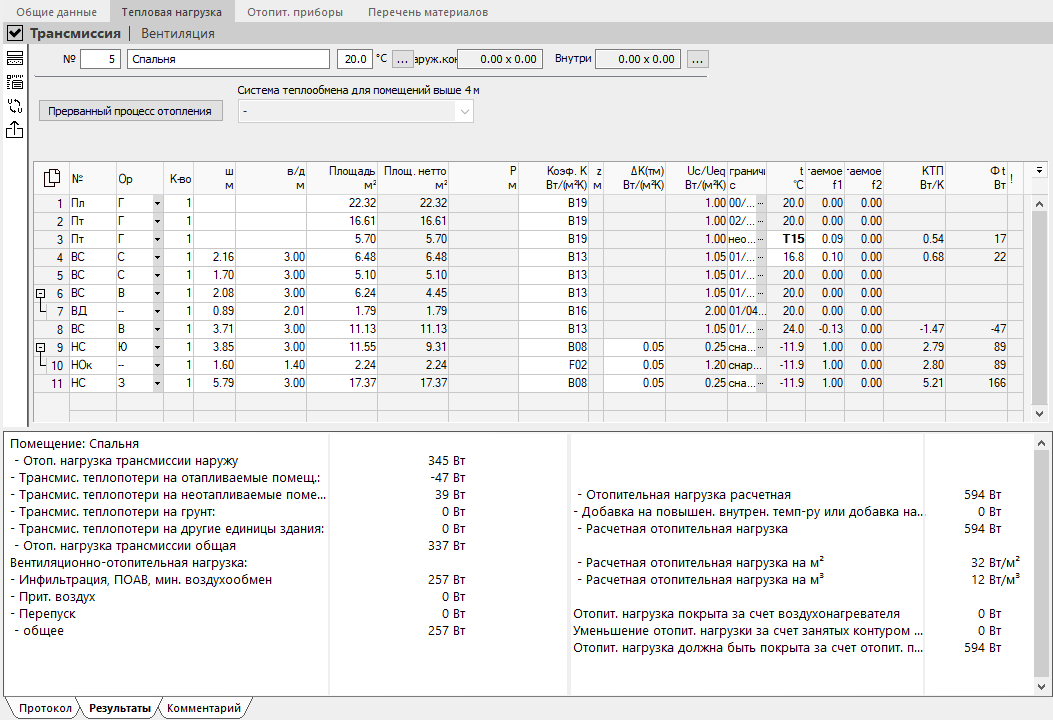

Таблица данных компонентов
Нажатием на
можно скопировать содержимое таблицы с заголовками или без них и вставить его в таблицу в программе Excel.
Если выделить определенные строчки или ячейки, то их можно скопировать и вставить, например, в программу Excel, комбинацией клавиш CTRL + C (с заголовками) или CTRL + SHIFT + C (без заголовков).
Нажатием на F5 можно добавить новую строчку над отмеченной строчкой, а нажатием на F6 – удалить отмеченной строчку.
: Открывает выпадающий список, в котором можно задать, какие столбцы должны быть представлены в таблице.
P – размер (периметр) соприкасающейся к грунтом плиты основания: этот размер P можно ввести только для полов, граничащих с грунтом.
Если коэффициент теплопередачи пола ≥ 0,5 Вт/м²K, то для определения эквивалентного коэффициента теплопередачи фундаментной плиты (Кequiv,k), помимо самого коэффициента элемента, требуется знать размер P и глубину фундаментной плиты. На основании открытого периметра P и площади Ag рассчитывается параметр B’, требуемый для определения эквивалентного коэффициента теплопередачи.
В качестве предложенного значения показан весь периметр прямоугольника целиком.
Периметр может включать только длину поверхностей, граничащих с наружным воздухом, неотапливаемыми помещениями или грунтом, которые отделяют соответствующее отапливаемое помещение от внешней среды. Как правило, это не вся площадь.
Используя функциональную клавишу F9 или
, можно перенять периметр непосредственно из CAD-программы (при наличии соединения с ней).
Если коэффициент теплопередачи пола < 0,5 Вт/м²K, то расчет использует данные здания, а указывать периметр не нужно.
Коэффициент К: физические коэффициенты теплопередачи рассчитываются в соответствии с DIN EN ISO 6946. Пользователь может как ввести коэффициент теплопередачи напрямую, так и выбрать уже рассчитанное значение из списка нажатием на клавишу F8 или
. В основной таблице файлов имеется возможность создавать новые компоненты, рассчитывать их коэффициенты теплопередачи, а также вводить значения напрямую и сохранять их.
Коэффициент теплопередачи для окон
При вводе коэффициентов теплопередачи для окон существует возможность дополнительного учета рамной конструкции окна. Ввод этих данных выполняется в Основной таблице файлов в разделе ., если флажок Использовать предварительно заданные значения снят. В случае последующего использования данной переменной величины при расчете тепловой или холодильной нагрузки, коэффициент теплопередачи рассчитывается в зависимости от размеров окна.
Для расчета тепловой нагрузки согласно SN SIA 384/2:2020 можно дополнительно к учету рамной конструкции назначить прибавки теплового моста для элементов окна, указав значения Psi для перемычки, откоса и подоконника.
Коэффициент теплопередачи пола по грунту
Если коэффициент теплопередачи пола ≥ 0,5 Вт/м²K, то эквивалентный коэффициент теплопередачи определяется по периметру и площади помещения в соответствии с нормативом.
Если коэффициент теплопередачи < 0,5 Вт/м²K, то расчет использует данные здания, а указывать периметр не нужно.
Z – Глубина залегания фундаментной плиты:
при комбинации Пл g (пол, соприкасающийся с грунтом - плита основания) и НС g ( соприкасающаяся с грунтом наружная стена) появится необходимость указать глубину залегания фундаментной плиты под землей z в м. В зависимости от этой глубины будет скорректирован коэффициент теплопередачи элемента в соответствии с соприкасающейся с грунтом фундаментной плитой или наружной стеной.
К(тм) – Прибавка теплового моста:
в случае, если подробные коэффициенты теплопотерь через тепловые мосты для всех элементов отсутствуют, то для определения трансмиссионных теплопотерь будет использоваться упрощенный метод по нормативу. Для этого нажатием на можно задать категорию прибавки теплового моста для каждого компонента. В открывающемся диалоге можно также задать собственные категории. Для элементов, граничащих с отапливаемыми помещениями, прибавка теплового моста игнорируется.
Uc/Ueq – скорректированный коэффициент теплопередачи:
для элементов, имеющих теплопотери через наружные ограждения или к неотапливаемым помещениям, показывает коэффициент теплопередачи, скорректированный в связи с влиянием тепловых мостов. Для соприкасающихся с грунтом площадей показан эквивалентный коэффициент теплопередачи Ueq ввиду влияния грунта.
граничит с: показывает, с чем граничит данная ограждающая помещение конструкция: с отапливаемым, неотапливаемым помещением, грунтом или атмосферным воздухом. Возможные при этом параметры ввода:
| Сокращение | Значение | Возможно для этих элементов |
|---|---|---|
| e | граничит со внешней средой: контактирует с атмосферным воздухом | НС; НОк; НД; Кр; СО; Пл |
| g | граничит с землей: граничит с грунтом | НС; Пл |
| u | граничит с неотапливаемыми соседними помещениями | ВС; ВОк; ВД; Пт; Пл |
| ud | Перекрытие к неотапливаемому чердаку | Пт |
| us | Пол над фундаментной плите на опорах | Пт |
| ub | граничит с другим отапливаемым зданием | ВС; ВОк; ВД; Пт; Пл |
| i,j | граничит с отапливаемыми соседними помещениями | ВС; ВОк; ВД; Пт; Пл |
| t | граничит с частично отапливаемыми соседними помещениями (ЧО) | ВС; ВОк; ВД; Пт; Пл |
t, T-кор. – граничная температура и поправочный температурный коэффициент: оба этих поля зависят друг от друга. Возможность ввода зависит от комбинации из колонок № кода и граничит с. Для элементов, непосредственно граничащих с атмосферным воздухом, автоматически указана стандартная наружная температура. Ввод в данном случае деактивирован. В случае, если граничащие помещения относятся к другим единицам здания, ввод также деактивирован. Для отапливаемых или неотапливаемых помещений эти поля активированы и в зависимости от граничного помещения предлагаются различные значения. Если граничное помещение отсутствует в проекте, то указывается граничная температура из . Если это помещение присутствует в проекте, то стационарный тепловой баланс рассчитывается из компонентов смежного помещения, не граничащих с неотапливаемыми. Оба поля можно редактировать вручную. Другое значение будет рассчитано автоматически на основе указанного. Поправочный температурный коэффициент коэффициент равный 1 означает, что теплопотери элемента происходят непосредственно в атмосферный воздух и трансмиссионные теплопотери учитываются на 100 %. В поле Граничная температура нажатием на клавишу F8 или
открывается диалоговое окно Температуры, в котором можно выбрать одну из предлагаемых в списке температур. В поле T-кор. нажатием на клавишу F8 или кнопку открывается диалог Коэффициенты поправки для отапливаемых подсобных помещений, в котором можно выбрать тип соответствующего соседнего помещения и таким образом поправочный коэффициент согласно нормативу.
КТП, Φt: коэффициент теплопотерь элемента КТП в Вт/К и в колонке Φ t трансмиссионные теплопотери ΦT в Вт. Эти поля недоступны для редактирования (за исключением Z = Дополнительные потери).
