Подробнее о «Вентиляция»

Если модуль Вентиляция жилого помещения активирован, то настройки между модулями будут автоматически синхронизированы.

Вы находитесь здесь:

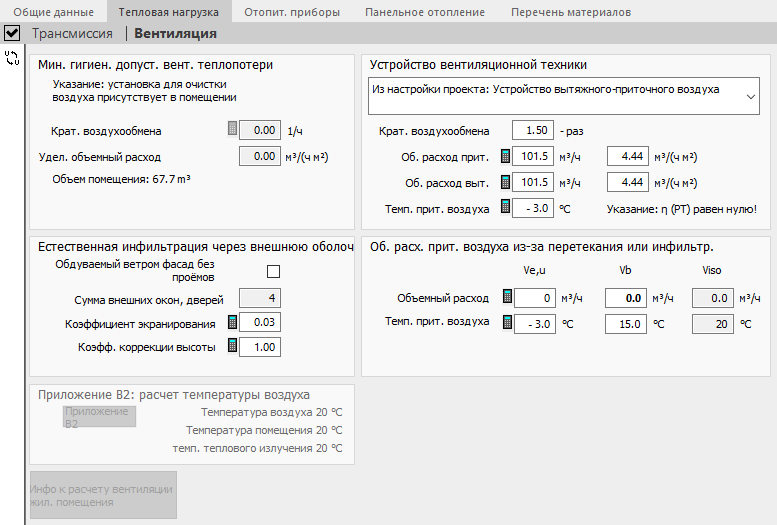

Обзор модулей ➤ Тепловая нагрузка ➤ Уровень помещения ➤ Вентиляция

Устройство вентиляционной техники

Выпадающий список для выбора установленного устройства вентиляционной техники.

При наличии вентиляционной установки в помещении объемный расход приточного воздуха требуется нагревать. Это можно сделать в помещении или с помощью воздухонагревателя. Тепловая мощность, необходимая для нагрева воздуха, включается в отопительную нагрузку. Она рассчитывается на основании разницы температур между температурой в помещении и температурой приточного воздуха.

Если модуль Вентиляция жилого помещения активирован, то настройки устройства вентиляционной техники будут переняты из этого модуля и они будут синхронизированы с модулем Тепловая нагрузка, Если модуль Вентиляция жилого помещения не активирован, то вид устройства вентиляционной техники, как правило, перенимается из общих данных по отопительной нагрузке. В таких случаях перед обозначением вентиляционной техники указано Из настройки зон вентиляции. Если устройство вентиляционной техники в помещении отличается от настройки на уровне зоны вентиляции, то выберите здесь другое устройство.

Выбор вида установки является решающим, поскольку температура вытяжного воздуха определяется как смешанная от всех объемных расходов вытяжного воздуха приточной и вытяжной систем; и эта температура используется для расчета температуры приточного воздуха после РТ. На следующих изображениях показан выбор системы вентиляции для помещения в зависимости от конфигурации устройства и возможных настроек типов устройства.

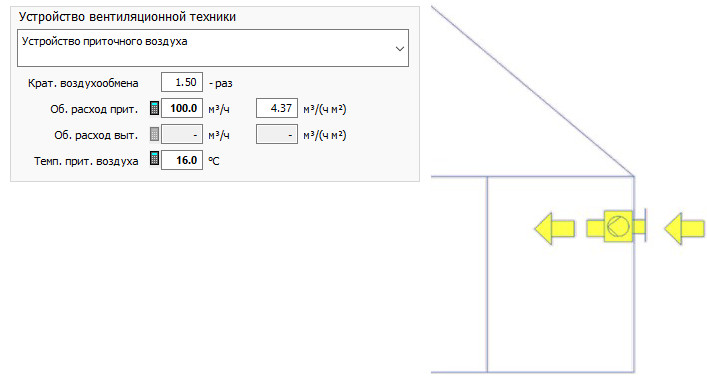

Устройство приточного воздуха
Устройство вытяжного воздуха
Устройство вытяжного-приточного воздуха

Кратность воздухообмена: указываемая вручную кратность воздухообмена. На основании этого значения будут рассчитаны объемные расходы приточного и вытяжного воздуха. При изменении объемного расхода приточного или вытяжного воздуха величина воздухообмена будет скорректирована в соответствии с бо́льшим объемным расходом.

Объемный расход приточного воздуха: количество воздуха, поступающего в помещение через вентиляционную систему. Если вы дополнительно указали объемный расход вытяжного воздуха, то величина воздухообмена будет скорректирована в соответствии с бо́льшим объемным расходом. Нажатием на будет рассчитан объемный расход приточного воздуха на основании стандартной кратности воздухообмена 1,5 и объема помещения. Если модуль Вентиляция жилого помещения активирован, то нажатием на указанные вручную значения будут возвращены к значениям из этого модуля.

Объемный расход вытяжного воздуха: количество воздуха, выходящего из помещения через вентиляционную систему. Если вы дополнительно указали объемный расход приточного воздуха, то величина воздухообмена будет скорректирована в соответствии с бо́льшим объемным расходом. Нажатием на будет рассчитан объемный расход вытяжного воздуха на основании стандартной кратности воздухообмена 1,5 и объема помещения. Если модуль Вентиляция жилого помещения активирован, то нажатием на указанные вручную значения будут возвращены к значениям из этого модуля.

Температура приточного воздуха: температура приточного воздуха в зависимости от вида устройства вентиляционной техники предлагается следующим образом:

Для устройств вытяжного-приточного воздуха температура приточного воздуха определяется по нормативу со степенью рекуперации тепла. Для устройств только приточного воздуха в качестве температуры приточного воздуха перенимается температура наружного воздуха из общих данных по отопительной нагрузке.

Температура приточного воздуха также может быть указана произвольно, в таком случае это значение будет выделено жирным шрифтом. Нажатием на возвращается рассчитанное вышеописанным образом значение.

Минимальные гигиенически допустимые вентиляционные теплопотери

Минимальные вентиляционно-отопительные потери возникают из-за гигиенически необходимого минимального объемного расхода воздуха, определяемого на основании величины воздухообмена. Минимальные кратности воздухообмена предлагаются на основе норм для расчета отопительной нагрузки. Кликом мыши на можно стереть значения, указанные вручную, и снова использовать значения из нормативов. В качестве альтернативы к величине воздухообмена может быть задан поверхностный объемный расход. Нетто-объем будет перенят автоматически из общих параметров помещения.

Естественная инфильтрация через внешнюю оболочку знания

Обдуваемый ветром фасад без проемов – активировано: данное помещение не имеет стороны, подверженной воздействию ветра, либо на подверженной воздействию ветра стороне отсутствуют окна и двери.

Сумма внешних окон, дверей: это значение определяется автоматически из таблицы данных элементов и отображается здесь.

Коэффициент экранирования: коэффициент экранирования рассчитывается на основании выбранного класса экранирования на уровне проекта в общих данных по отопительной нагрузке. Вы можете изменить это значение. При необходимости можно вернуть прежний коэффициент экранирования нажатием на .

Коэффициент коррекции высоты: коэффициент коррекции высоты в соответствии с DIN 4701 для здания этажного типа.

Объемный расход приточного воздуха из-за перетекания или инфильтрации

Объемный расход Ve,u: объемный расход, который поступает снаружи, к примеру, через пропускные отверстия наружного воздуха или инфильтрацию.

Температура приточного воздуха Ve,u: температура объемного расхода от пропускных отверстий наружного воздуха или инфильтрации. По умолчанию указана температура наружного воздуха выбранного месторасположения. Данное значение может быть перезаписано. Значение по умолчанию возвращается нажатием на .

Объемный расход Vb: объемный расход, поступающий из одного или нескольких соседних помещений, можно ввести вручную или перенять из концепта вентиляции, если модуль Вентиляция жилого помещения активирован. Объемный расход возникает из-за разницы между вытяжным и приточным воздухом, если эта разница больше 0. Данное значение может быть перезаписано вручную. Нажатием на возвращается значение по умолчанию.

Температура приточного воздуха Vb: средняя температура воздуха, поступающего из соседних помещений, можно ввести вручную.

Объемный расход Viso: объемный расход, выходящий из помещения. Это значение не учитывается при расчете вентиляционно-отопительных нагрузок. Объемный расход возникает из-за разницы между вытяжным и приточным воздухом, если эта разница больше 0.

Температура приточного воздуха Viso: средняя температура воздуха, выходящего из помещения. Это значение соответствует стандартной внутренней температуре помещения.

Информация к расчету вентиляции жилого помещения

Открывает диалог Вентиляция жилого помещения DIN 1946-6, в котором показаны рассчитанные объемные расходы концепта вентиляции.

Приложение B.2: Расчет температуры воздуха

Данная кнопка активна только в том случае, если тепловое излучение от ограждающих конструкций помещения настолько ниже температуры в нем, что для расчета температуры воздуха требуется поправочный коэффициент. Открывает диалог Приложение B.2: Отклонения температуры воздуха и теплового излучения, в котором можно выбрать соответствующий поправочный коэффициент.
