Подробнее о «Данные помещения»

Вы находитесь здесь:

Обзор модулей ➤ Холодильная нагрузка — ускоренный метод ➤ Уровень помещения ➤ Данные помещения

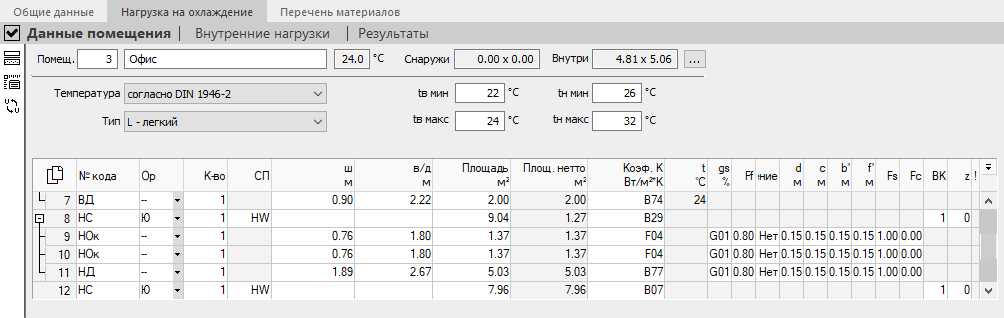

Общие данные помещения

В верхней части этого раздела представлены номер и обозначение помещения, а также заданная температура для режима охлаждения и размер помещения (за исключением случаев, когда указывается только площадь). Номер и название помещения можно отредактировать. Если на уровне проекта или в помещении (в поле Температура помещения) указана постоянная температура, то ее тоже можно отредактировать. Если на уровне проекта была задана скользящая температура, то при расчете холодильной нагрузки будет учитываться указанный температурный интервал tв мин – tв макс. Размеры помещения могут быть отредактированы нажатием на .

Данные о температуре

Температура помещения: закладывает, должна ли температура помещения изменяться в течение дня (согласно DIN 1946-2) или оставаться постоянной. При выборе постоянной температуры для расчета холодильной нагрузки применяется температура для режима охлаждения из общих данных помещения. При выборе скользящей температуры по DIN 1946-2 для расчета холодильной нагрузки применяется температура для режима охлаждения в зависимости от температуры наружного воздуха в соответствии с критериями комфортности из DIN 1946 Часть 2.

Тип помещения: аккумулирующая способность помещения.

Tв мин, ta мин, tв макс, tа макс: для расчета скользящей температуры воздуха в помещении задает минимальные и максимальные внутренние и наружные температуры в соответствии с DIN 1946-2.

Компоненты / Данные компонентов

Эта таблица содержит обзор компонентов и их данных в отдельных помещениях, таких как стены, окна и двери.

Нажатием на можно скопировать содержимое таблицы с заголовками или без них и вставить его в таблицу в программе Excel.

Если выделить определенные строчки или ячейки, то их можно скопировать и вставить, например, в программу Excel, комбинацией клавиш CTRL + C (с заголовками) или CTRL + SHIFT + C (без заголовков).

№ кода

Сокращение для обозначения типа компонента. В программе имеется различие между заданными компонентами из основной таблицы файлов и типами компонентов. Предварительно заданные компоненты имеют собственную нумерацию и могут содержать коэффициент теплопередачи, а также указанные размеры. Эти данные можно скорректировать в основной таблице файлов.

Вы можете ввести сокращение типа компонента или компонент непосредственно в колонку. В качестве альтернативы нажатием на клавишу F8 или кликом на компонент или их группа могут быть выбраны из таблицы. На выбор представлены следующие виды компонентов:

Ор

Ориентация, в которую направлен компонент или площадь. Она служит обозначения брутто-площади и для расчета нагрузки на охлаждение от солнечного излучения на стены, окна и крыши. Вычитаемые площади не имеют ориентации по сторонам света. Вместо этого они показаны со знаком -- (при вводе достаточен один "-"). Запись Г (горизонтальный) используется для перекрытий, полов, крыш и слуховых окон.

Количество

Количество одинаковых площадей. Это количество является множителем. Здесь могут быть указаны только положительные целые числа. Если площади должны учитываться только частично, то значения в полях ширина и высота могут быть отредактированы.

СП

Показывает свойства поверхности наружного компонента. Кликом мыши в строчку и выбрав , вы можете открыть диалог Поверхность наружного компонента, в котором можно выбрать внешний вид поверхности компонента.

ш, в/д Площадь м2, Площадь нетто м2

В этих четырех колонках можно задать ширину, высоту, длину или площадь теплопроводящей облицовочной поверхности. Если ширина, высота или длина были указаны вручную, то площадь будет рассчитана на основании этих данных. Если площадь была указана вручную, то данные о ширине, высоте или длине будут удалены. В колонке Площадь нетто м² показана площадь без учета всех вычитаемых площадей.

В этих полях можно вводить размеры как члены уравнения. Например, пользователь может ввести 2.25+1.35 и нажать клавишу Enter. Результат будет рассчитан и указан в этом поле. В случае площадей, которые должны быть только частично включены в расчет, например, двускатных стен, размеры можно ввести с соответствующим коэффициентом (например, 0,5 * ширину/высоту для треугольных площадей).

После двойного щелчка мышью, нажатия клавиши F8 или в окне Ширина либо в окне Высота / Длина (для перекрытий и т.п.) открывается диалоговое окно Измерение помещения. В нем нужно указать размер в свету и толщину стен. Далее на основании этих данных программа рассчитает размеры помещения.

Коэффициент теплопередачи

Физические коэффициенты теплопередачи рассчитываются в соответствии с DIN EN ISO 6946. Пользователь может как ввести коэффициент теплопередачи напрямую, так и выбрать уже рассчитанное значение из списка нажатием на клавишу F8 или . В основной таблице файлов имеется возможность создавать новые компоненты, рассчитывать их коэффициенты теплопередачи, а также вводить значения напрямую и сохранять их.

t

Указывает температуру соседних помещений, если она играет роль при расчете холодильной нагрузки для этого помещения. Нажмите F8 или кликните на , чтобы открыть диалог Температуры, в котором можно выбрать подходящую температуру из таблицы типов помещений.

gs

Указывает величину светового пропускания для остекления окна в процентах. Нажмите F8 или кликните на , чтобы открыть диалог Коэффициент пропускания Стекло/ПТИ, в котором можно увидеть таблицу с переменными коэффициентов пропускания энергии для различных вариантов остекления. Коэффициентов пропускания энергии для окна можно изменить только в том случае, если выбрано нестандартное окно.

Ff

Указывает общую долю остекления для окна. Долю остекления окна можно изменить только в том случае, если выбрано нестандартное окно.

Затенение

Показывает вариант затенения. Если в общих данных о холодильной нагрузке была выбрана опция центральный, то столбец Затенение для окон деактивирован на уровне помещения. Если вы изменили данные в столбце Затенение для отдельных окон на уровне помещения, то эти данные будут сохранены при активировании опции центральный в общих данных холодильной нагрузки. В случае наружных окон будут показаны глобальные настройки, которые будут использоваться для расчета. Если эта опция деактивирована, то в просмотре помещения снова появятся исходные данные. В зависимости от того, какой вид затенения был выбран в поле Затенение, значения в полях d, c, b‘, f‘ и Fs будут учитываться для различных видов затенения.

d, c, b', f'

Указывает величину бокового выступа d, верхнего выступа c, расстояние от рамы до бокового выступа b’ и расстояние от рамы до верхнего выступа f’. При нажатии на клавишу F8 в этих столбцах и кликнув на , открывается диалог Параметры окна, в котором можно получить изображение размеров окна и ввести соответствующие значения.

Fs

В случае если был выбрано Затенение Стабильное значение затенения (Fs)’, то требуется дополнительный коэффициент Fs. Пользователь может ввести значение от 0 до 1. Чем меньше Fs, тем меньше солнечного излучения попадает в здание через окно. Если Fs = 1, то тепловой поток, проникающий в здание через окно, не будет уменьшен. Если Fs < 1, то тепловой поток будет уменьшен на определенное фиксированное значение постоянно в течение суток. Пример этого являются динамические фасады, на которых жалюзи автоматически управляются датчиками света. Если Fs = 0, то учитывается только чистая рассеянная доля (VDI 2078). Такое случается, прежде всего, в центрах городов, когда в окна здания никогда не поступает солнечный свет.

Fc

Пользователь может ввести дополнительный снижающий коэффициент Fc (или b) для наружных и внутренних солнцезащитных устройств. Укажите значение от 0 до 1 или выберите одно из предлагаемых в таблице. Fc = 1 означает, что солнцезащитные устройства отсутствуют и тепловой поток в здание сквозь окно не уменьшается. Fc = 0 означает, что имеется только наружная защита от солнца. Fc между 0 и 1 означает, что имеется внутренняя защита от солнца или комбинация внутренней и наружной защиты. Клавишей F8 или нажатием на открывается диалог Солнцезащитное устройство, Fc-значение/ b-значение, в котором можно выбрать значение Fc или b.

BK

Указывает класс конструкции стен и крыш. Клавишей F8 или нажатием на открывается диалог Классы конструкций, в котором можно выбрать определенный класс.

z

Указывает временную поправку для стен и крыш.
