Подробнее об «Окно»

Информация о разделе Окнов Основной таблице файлов.

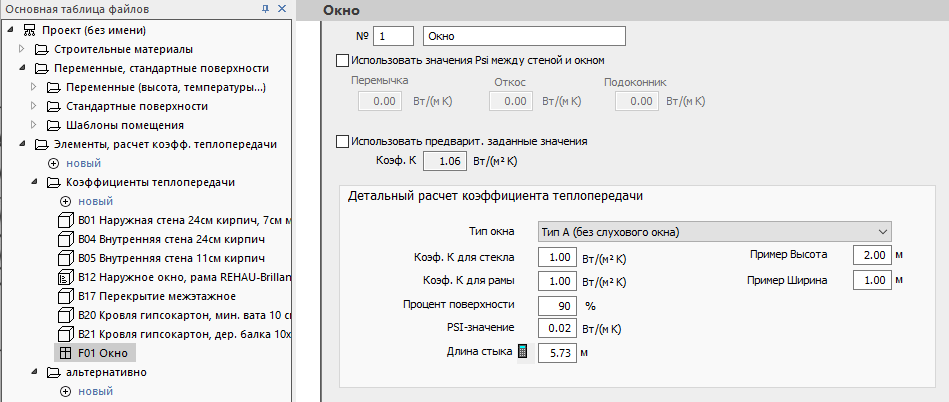

В этой области можно отредактировать номер и название элемента окна, а также указать выбор коэффициента теплопередачи: следует ли подробно рассчитать его или применить фиксированное значение. Результат расчета коэффициента теплопередачи или заданное значение можно перенять в качестве переменной F01, F02, F03 и т. д. в расчет отопительной/холодильной нагрузки или GEG/EnEV. Кроме того, для расчета тепловой нагрузки согласно SN SIA 384/2:2020 можно задать прибавки теплового моста на основании значений Psi для перемычки, откоса и подоконника, которые будут учитываться в теплопотерях окна.

Вы находитесь здесь:

Область навигации ➤ Основная таблица файлов ➤ Элементы, расчет коэффициента теплопередачи ➤ Окно ➤ (F...) Окно

№, Название

Указывает номер и название элемента окна. Номер используется для названия переменной. Например, № 2 означает, что окно можно использовать через переменную F02. Это обозначение будет отображаться в таблице.

Использовать значения Psi между стеной и окном

Эта функция используется только для расчета тепловой нагрузки согласно SN SIA 384/2:2020 и позволяет задавать прибавки теплового моста для элементов окна посредством ввода значений Psi для перемычки, откоса и подоконника.

Активировано: поля ввода значений Psi будут активированы и рассчитанные на основании значений Psi прибавки теплового моста будут учитываться в расчете. Заданные здесь значения Psi отображаются в перечне компонентов на уровне помещения во всплывающем описании в столбце коэффициента теплопередачи.

Использовать предварительно заданные значения

Позволяет задавать фиксированный коэффициент теплопередачи для элемента окна.

Активировано: поле ввода используемого коэффициента теплопередачи будет активировано, а область Детальный расчет коэффициента теплопередачи будет скрыта.

Детальный расчет коэффициента теплопередачи

В случае подробного расчета коэффициента теплопередачи для элемента окна он будет рассчитан на основании коэффициентов теплопередачи для площади остекления и рамы, а также на основании площади остекления и значения Psi окна. Рассчитанное значение выдается в поле Коэффициент теплопередачи в области Детальный расчет коэффициента теплопередачи для указанных примерных значений (Пример Высота, Пример Ширина). Фактический коэффициент теплопередачи зависит от реальных монтажных размеров окна, которые будут известны только после расчета параметров помещения

Тип окна

Выпадающий список для задания типа окна. Вы можете выбрать один из трех доступных вариантов:

  • Тип А (без слухового окна)

  • Тип Б (со слуховым окном, с обычной рамой)

  • Тип В (со слуховым окном, с двойной рамой)

Коэффициент теплопередачи стекла

Задает коэффициент теплопередачи для используемого остекления.

В данном поле также можно указать другой элемент, например, уже определенный и имеющий заданный коэффициент теплопередачи для конкретного вида остекления. В таких случаях нужно нажать клавишу F8 и выбрать соответствующую переменную из списка.

Процент поверхности остекления

Задает долю площади стекла от общей площади окна.

Коэффициент теплопередачи рамы

Задает коэффициент теплопередачи для оконной рамы.

В данном поле также можно указать другой элемент, например, уже определенный и имеющий заданный коэффициент теплопередачи для конкретной рамы. В таких случаях нужно нажать клавишу F8 и выбрать соответствующую переменную из списка.

PSI-значение

Это значение представляет собой коэффициент теплопередачи окна по его длине, определяемый в соответствии с нормами DIN EN 10077. По сравнению с коэффициентом теплопередачи стекла Ug он характеризует дополнительную теплопередачу от взаимодействия рамы, стекла и проставки. Соответствующие числовые значения приведены в указанном выше нормативе.

Длина стыка

Показывает рассчитанную длину стыка для указанных примерных размеров (Пример Высота, Пример Ширина). Эту длину также можно ввести вручную. Введенные вручную значения выделены жирным шрифтом. Нажатием на кнопку снова будет рассчитано значение на основании указанных примерных размеров.

Пример Высота

Укажите высоту окна, на основании которой вы желаете проверить введенные данные для расчета коэффициента теплопередачи.

Пример Ширина

Укажите ширину окна, на основании которой вы желаете проверить введенные данные для расчета коэффициента теплопередачи.
