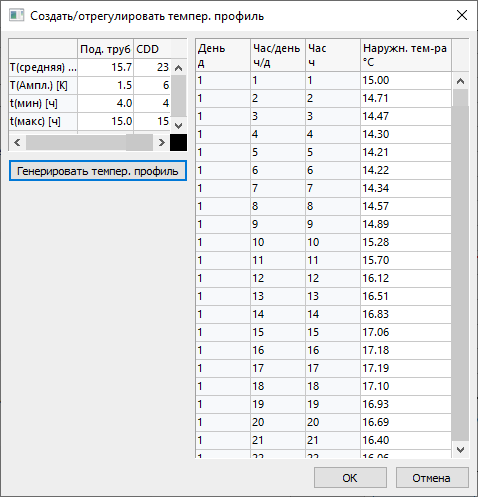

Подробнее о «Создать/отрегулировать температурный профиль» в диалоге «Место и климатические данные»

Информация о диалоговом окне Создать/отрегулировать температурный профиль в контексте данных о местоположении и климате.

Вы находитесь здесь:

Обзор модулей ➤ Нагрузка на охлаждение динамическая ➤ Уровень проекта ➤ Место и климатические данные ➤ Скорректировать

Базовые данные

Пользователь может изменить граничные условия для создания динамики температур. Для этого в CDP требуется задать одно значение для 14-дневной предварительной фазы и одно значение для CDD. Если Вы рассчитываете нагрузку на охлаждение с периодическим переходным процессом с CDD, то необходимость задания данных для 14-дневной предварительной фазы отпадает.

T(средняя) [°C]: Средняя температура наружного воздуха в °C.

T(Ампл.) [K]: Амплитуда относительно средней температуры в кельвинах.

t(мин) [ч]: Момент времени с самой низкой температурой в полных часах.

t(макс.) [ч]: Момент времени с самой высокой температурой в полных часах.

Генерировать температурный профиль: На основании указанных базовых данных генерирует динамику температур для CDP выбранного месяца.

Таблица

Пользователь может вручную отредактировать температуру для каждого часа CDP выбранного месяца, кликнув мышью в столбце Наружная температура °C. Если Вы рассчитываете нагрузку на охлаждение с периодическим переходным процессом с CDD, то здесь представлены значения для 24 часов CDD.
