Подробнее о «Количество человек»

Информация о диалоговом окне Количество человек при расчете динамической нагрузки на охлаждение.

Вы находитесь здесь:

Обзор модулей ➤ Нагрузка на охлаждение динамическая ➤ Уровень помещения ➤ Количество человек

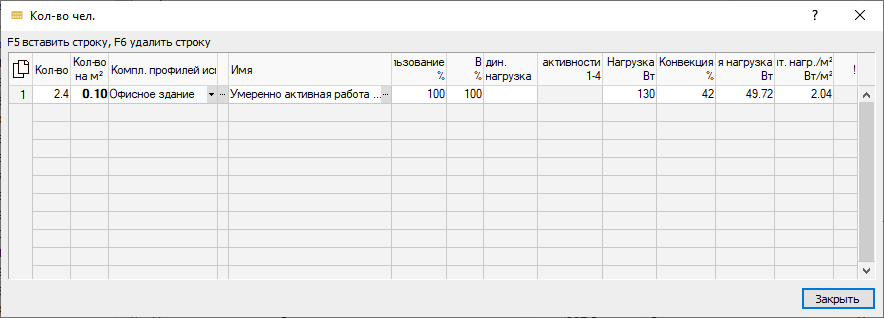

Таблица

Пользователь может назначать профили мощности для присутствующих людей в каждом помещении по отдельности.

Нажатием на можно скопировать содержимое таблицы с заголовками или без них и вставить его в таблицу в программе Excel.

Если выделить определенные строчки или ячейки, то их можно скопировать и вставить, например, в программу Excel, комбинацией клавиш CTRL + C (с заголовками) или CTRL + SHIFT + C (без заголовков).

Столбец

Описание

Количество

Количество приборов освещения / человек / устройств / массового расхода или расхода воздуха, для которых действительна данная нагрузка. Нагрузка [Вт] будет умножена на количество. На основании этих данных автоматически рассчитывается количество людей на м² на уровне помещения.

Количество на м2

Количество человек на квадратный метр. Если пользователь укажет это значение, то значение в поле Количество будет рассчитано автоматически.

Комплекты профилей использования

Показывает комплект профилей использования, назначенный в настоящий момент. Нажатием на открывается диалоговое окно Профили использования, в котором можно выбирать или создавать дополнительные комплекты профилей.

Имя

Нажатием на , в зависимости от вида нагрузки, открывается диалог, содержащий перечень шаблонов для расчета нагрузки. Если вы выберете шаблон, данные из шаблона будут перенесены в таблицу. После передачи данных название может быть изменено вручную (при этом существующие шаблоны не будут изменены).

Если для определения индивидуальной нагрузки был выбран шаблон динамического определения мощности по VDI 2078, то нагрузка на охлаждение будет рассчитана динамически на выбранную степень активности в зависимости от соответствующего профиля заданной температуры и наружной температуры.

Использование %

Доля в процентах, к которой применяется выбранный комплект профилей. Данное значение учитывается в дополнение к значением использования в комплекте профилей. Таким образом, профиль с 50 % и использованием в 50 % действует на 25 %.

И

Степень нагрузки помещения указывает, какая часть конвективной доли внутренней нагрузки действует в помещении. Значения < 100 % снижают нагрузку на охлаждение.

Динамическая нагрузка

Активировано: Нагрузка будет динамически рассчитана с учетом заданной степени активности. Если в столбце Имя было выбрано динамическое определение нагрузки, то эта опция будет активирована автоматически. Если Вы поставите флажок вручную, то будет перенята последняя показанная степень активности.

Степень активности 1-4

Если в столбце Имя выбран динамический расчет мощности, то соответствующая степень активности будет внесена автоматически. Вы можете откорректировать ее.

Нагрузка Вт

Мощность, отдаваемая внутренней нагрузкой в помещении. Если пользователь укажет это значение, то величина удельной нагрузки будет определена автоматически.

Конвекция %

Доля нагрузки, отдаваемая конвективным путем непосредственно воздуху в помещении. Остаток нагрузки оказывает радиационное влияние на имеющиеся в помещении ограждающие конструкции.

Скрытая нагрузка Вт

Абсолютная нагрузка, возникающая из-за испарения, в ваттах.

Скрытая нагрузка/м2 Вт/м2

Удельная скрытая нагрузка на квадратный метр в ваттах.
