Подробнее о «Инфильтрация и пропускная способность»

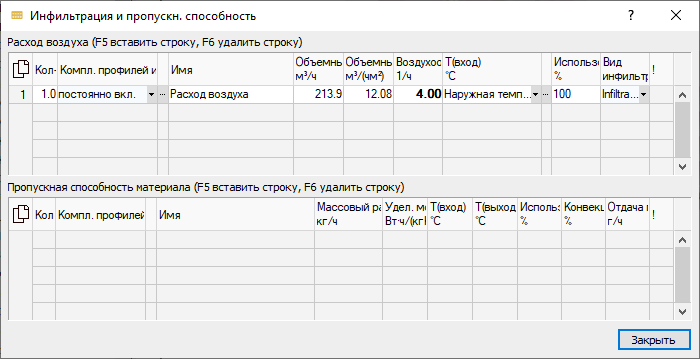

Информация о диалоговом окне Инфильтрация и пропускная способность при расчете динамической нагрузки на охлаждение.

Вы находитесь здесь:

Обзор модулей ➤ Нагрузка на охлаждение динамическая ➤ Уровень помещения ➤ Инфильтрация

Таблица

Нажатием на можно скопировать содержимое таблицы с заголовками или без них и вставить его в таблицу в программе Excel.

Если выделить определенные строчки или ячейки, то их можно скопировать и вставить, например, в программу Excel, комбинацией клавиш CTRL + C (с заголовками) или CTRL + SHIFT + C (без заголовков).

Пользователь может назначать профили мощности для инфильтрации и пропускной способности для отдельных помещений.

Важное замечание:

Если воздух, попадающий в помещение благодаря инфильтрации, уже был охлажден системой, то затраты на охлаждение не включены в нагрузку на охлаждение. Здесь учтен только охлаждающий эффект на воздух в помещении.

Столбец

Описание

Кол-во

Количество воздухораспределителей или источников пропуска воздуха. Нагрузка будет умножена на количество.

Комплекты профилей использования

Показывает комплект профилей использования, назначенный в настоящий момент. Нажатием на открывается диалоговое окно Профили использования, в котором можно выбирать или создавать дополнительные комплекты профилей.

Имя

Нажатием на , в зависимости от вида нагрузки, открывается диалог, содержащий перечень шаблонов для расчета нагрузки. Если вы выберете шаблон, данные из шаблона будут перенесены в таблицу. После передачи данных название может быть изменено вручную (при этом существующие шаблоны не будут изменены).

Объемный расход m3/ч

Объемный расход воздуха, попадающий в помещение через вентиляционную установку или через неплотности из соседнего помещения или с улицы. При указании удельного объемного расхода это значение будет рассчитано автоматически.

Объемный расход m3/чм2

Удельный объемный расход: это значение будет рассчитано автоматически, если Вы указали абсолютный объемный расход.

Воздухообмен 1/ч

Кратность воздухообмена в час. Это значение может быть указано в качестве альтернативны к объемному расходу. Альтернативное значение будет рассчитано автоматически.

T(вход) °C

Температура воздуха или вещества на входе в помещение.

T(выход) °C

Температура вещества на выходе из помещения.

Использование %

Доля в процентах, к которой применяется выбранный комплект профилей. Данное значение учитывается в дополнение к значением использования в комплекте профилей. Таким образом, профиль с 50 % и использованием в 50 % действует на 25 %.

Вид инфильтрации

Вы можете выбрать один из различных видов инфильтрации:

  • Инфильтрация (пассивная): Указанное значение будет пересчитано в мощность и будет участвовать в расчете в качестве внутренней нагрузки.

  • Охлаждение приточного воздуха регулируемое (рассчит.): рассчитанная мощность объемного расхода воздуха будет относиться к доле вентиляционной установки в результатах. Мощность охлаждения будет смоделирована таким образом, чтобы она снижалась при слишком большой нагрузке на охлаждение, а расчетная температура оставалась неизменной.

  • Охлаждение приточного воздуха нерегулируемое (рассчит.): Мощность не регулируется и полностью учитывается. Если мощность охлаждения больше необходимой, то температура помещения становится ниже расчетной температуры.

  • Оконная вентиляция (постоянная): Упрощенное моделирование вентиляции путем открытия окон. Указанное значение будет пересчитано в мощность и будет участвовать в расчете в качестве внутренней нагрузки.

  • Оконная вентиляция (ручная): Объемный расход постоянен, так как окно либо открыто, либо закрыто. Объемный расход активен (= окно открыто), если температура воздуха в помещении превышает как минимум на 1 К требуемую температуру, а температура наружного воздуха как минимум на 1 К ниже температуры помещения. Эти данные можно изменить в конфигурации.

  • Оконная вентиляция непостоянная (регулируемая): Также, как и «Оконная вентиляция (ручная)», но объемный расход, благодаря механическому управлению, может принимать промежуточные значения, чтобы приблизиться к требуемой температуре.

Массовый расход кг/ч

Массовый расход пропускаемого вещества в килограммах в час.

Удельная мощность Вт*ч/(кгК)

Теплоемкость соответствующего вещества при средней температуре.

Отдача пара г/ч

Отдача пара от внутренних нагрузок в грамм в час. Это значение используется для расчета баланса влажности.
