Подробнее об «Ограждающие конструкции»

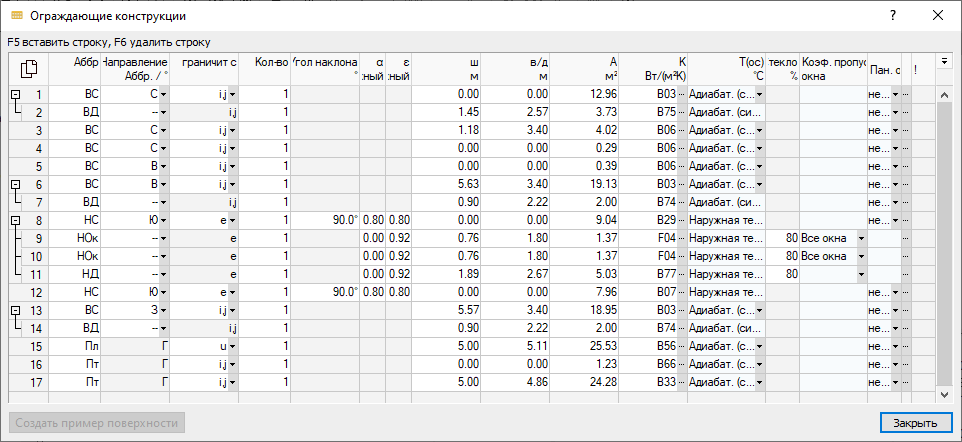

Информация о диалоговом окне Ограждающие конструкции при расчете динамической нагрузки на охлаждение.
Ограждающие конструкции должны быть проанализированы как можно более полно, чтобы учесть весь архитектурный объем, способствующий теплообмену.
Вы находитесь здесь:
Таблица
Нажатием на
можно скопировать содержимое таблицы с заголовками или без них и вставить его в таблицу в программе Excel.
Если выделить определенные строчки или ячейки, то их можно скопировать и вставить, например, в программу Excel, комбинацией клавиш CTRL + C (с заголовками) или CTRL + SHIFT + C (без заголовков).
Аббр.
Сокращение компонента. Вы можете использовать известные сокращения LINEAR Building:
-
НС: Наружная стена
-
НОк: Наружное окно
-
НД: Наружная дверь
-
Кр: Кровля
-
СО: Слуховое окно
-
Пт: Перекрытие, потолок
-
Пл: Пол (в т.ч. соприкасающийся с землей)
-
ВС: Внутренняя стена
-
ВОк: Внутреннее окно
-
ВД: Внутренняя дверь
-
ВП: Вычитаемые площади
Направление аббр. /°
Ориентация по сторонам света соответствующего компонента. Ориентация по сторонам света может быть быть выбрана из выпадающего списка или в введена в градусах.
граничит с
Указание о термических условиях на другой стороне компонента. Возможны следующие варианты:
| Сокращение | Значение | Возможно для этих элементов |
|---|---|---|
| e | граничит со внешней средой: контактирует с атмосферным воздухом | НС; НОк; НД; Кр; СО; Пл |
| g | граничит с землей: граничит с грунтом | НС; Пл |
| i, j | Граничит с отапливаемыми соседними помещениями | ВС; ВОк; ВД; Пт; Пл |
| i,i | Граничит с этим помещением с обеих сторон (например, разделитель помещения) | ВС; ВОк; ВД; Пт; Пл |
Кол-во
Количество экземпляров компонента. Если имеется несколько идентичных элементов, то Вы можете ввести их количество.
Угол наклона
Угол наклона компонента относительно земли. Угол наклона влияет на рассеянное и прямое излучение на элемент.
α наружный
Коэффициент абсорбции описывает поглощательную способность полупрозрачных наружных элементов для коротковолнового солнечного излучения. Для окон и других прозрачных наружных элементов значение равно 0. Для наружных стен по умолчанию предлагается значение 0.80.
ε наружный
Коэффициент излучения для длинноволнового излучения описывает способность внешних поверхностей наружных элементов поглощать и высвобождать длинноволновое излучение из окружающей среды. Для окон предлагается значение 0.92. Для наружных стен предлагается значение 0.80.
ш м, в/д м, А м2
Ширина, длина и площадь компонента. При указании размеров площадь будет рассчитана автоматически. В качестве альтернативы пользователь может ввести площадь напрямую.
К Вт/(м2К)
Коэффициент теплопередачи может быть указан в качестве числового значения для окон и внутренних дверей, так как они являются особенно легкими с малой массой и теплоемкостью. Для всех остальных компонентов требуется подробная структура слоев с данными о плотности, теплопроводности, лямбде и удельной теплоемкости.
T(ос) °C
Температура окружающей среды для соответствующего компонента. Для наружных стен автоматически указана наружная температура из климатических данных.
Адиабат.
Для внутренних стен автоматически предлагается Адиабат. (симметричная нагрузка). При этом предполагается, что излучение и тепловой поток стороны, обращенной от помещения, совпадает с излучением и тепловым потоком внутренней стороны. Стена излучает в равных долях как в данное помещение, так и в граничащее помещение.
Заданная температура: Вы можете ввести постоянную температуру вручную.
Ядро расчета VDI объединяет однотипные компоненты при расчете. Поэтому для помещений, имеющих только внутренние стены, как минимум одна стена должна получить постоянную (на обратной стороне) температуру, чтобы ядро расчета имело опору, против которой может осуществляться обмен.
Общий комплект температурных профилей: Вы можете назначить компоненту общий комплект температурных профилей, или нажатием на добавить/ изменить выбрать другой профиль, а также создать новый. Радиационное воздействие на внутреннюю сторону стены будут переняты для задней стенки стены и отражены так же, как и при Адиабат. (симметричная нагрузка).
Стекло %
Доля площади стекла в процентах. Здесь имеется в виду чистая площадь стекла, то есть площадь окна за вычетом рамы.
Коэф. пропускания окна: Назначенная конфигурация характеристик окна. Вы можете выбрать одну из существующих конфигураций в выпадающем списке, или нажатием на добавить/ изменить создать новую конфигурацию, а также отредактировать существующую.
Пан. отопл./охл.: Выпадающий список для выбора панельного отопления/охлаждения для данного компонента. Нажатием на Настроить опции ... открывается диалоговое окно Свойства элемента для панельного отопления/охлаждения, в котором можно осуществлять настройки для определения размеров панельного темперирования.
Включить/отключить показ столбцов: открывает список, в котором можно выбрать показ определенных столбцов в таблице.
Создать пример поверхности
Если точная информация об ограждающих конструкциях пока отсутствует, то Вы можете автоматически сгенерировать стандартные поверхности, чтобы иметь возможность сделать первые приблизительные оценки.
