Подробнее о «Температуры» в «Результаты расчета холодильной нагрузки, Помещение»

Подробнее о вкладке Температуры в результатах расчета динамической нагрузки на охлаждение на уровне помещения.

Вы находитесь здесь:

Обзор модулей ➤ Нагрузка на охлаждение динамическая ➤ Уровень помещения ➤ Результат, Расчет холодильной нагрузки ➤ Температуры

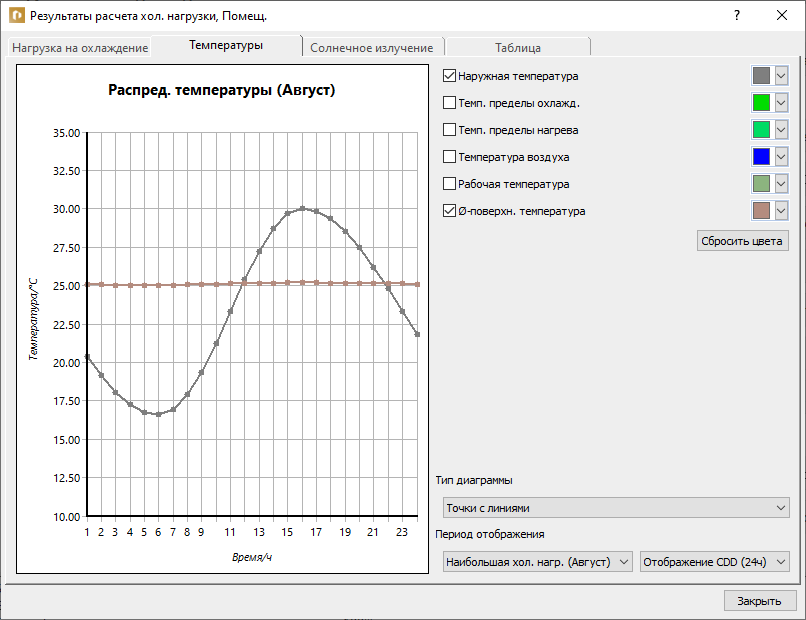

Диаграмма

Данная диаграмма показывает результирующую динамику на основании установившихся температур с активированными опциями в течение выбранного периода отображения.

Кривые температур

Пользователь может выбрать, какая кривая для быть показана в диаграмме. Цвет отображения каждой кривой может быть отредактирован. Нажатием на Сбросить цвета будут возвращены стандартные цвета.

Дополнительные опции отображения

Тип диаграммы

Пользователь может выбрать одну из следующих опций показа диаграммы:

  • Гистограмма

  • Линейный график

  • Точки с линиями

Период отображения

В выпадающем списке имеется возможность выбора расчетного месяца для показа динамики нагрузки. При открытии результатов расчета по умолчанию показывается месяц с наибольшей нагрузкой на охлаждение. Для каждого месяца может быть показан либо Cooling Design Day, либо Cooling Design Period целиком.
