Подробнее о «Нагрузка на охлаждение» в «Результаты расчета холодильной нагрузки, здание»
Информация о вкладке Нагрузка на охлаждение в результатах расчета динамической нагрузки на охлаждение для здания.
Вы находитесь здесь:

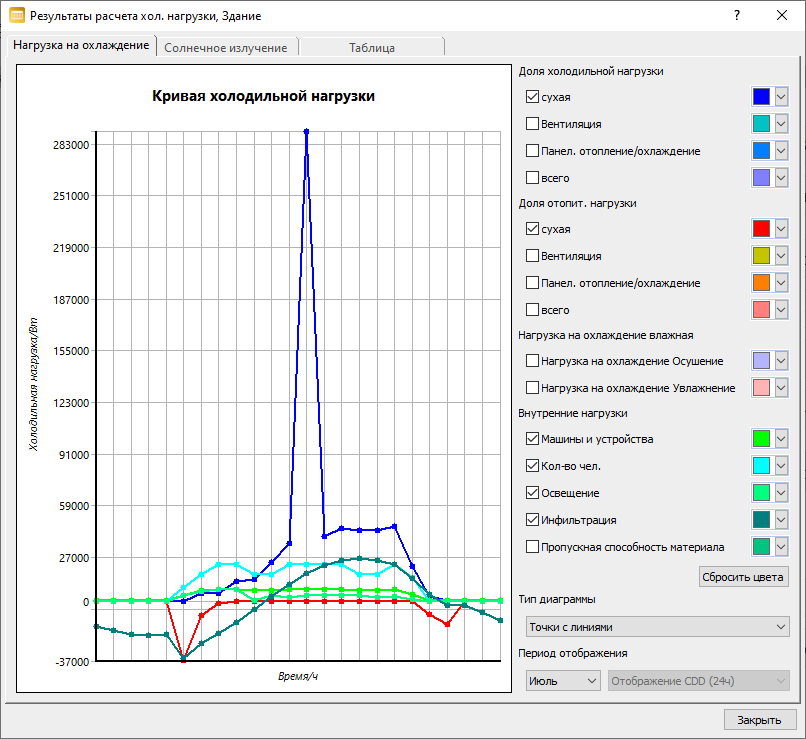

Диаграмма
Данная диаграмма показывает результирующую из расчета динамику нагрузки с активированными опциями в течение выбранного периода отображения.
Доля холодильной и отопительной нагрузки
Пользователь может выбрать, какая часть нагрузки на охлаждение или отопление должна быть показана в диаграмме. Цвет каждой кривой может быть настроен произвольно.
Внутренние нагрузки
Пользователь может выбрать, какие внутренние нагрузки должны быть показаны в диаграмме. Цвет каждой кривой может быть настроен произвольно.
Сбросить цвета: Возвращает цвета всех показываемых кривых к заложенным по умолчанию.
Дополнительные опции отображения
Тип диаграммы
Пользователь может выбрать одну из следующих опций показа диаграммы:
-
Гистограмма
-
Линейный график
-
Точки с линиями
Период отображения
В выпадающем списке имеется возможность выбора расчетного месяца для показа динамики нагрузки. При открытии результатов расчета по умолчанию показывается месяц с наибольшей нагрузкой на охлаждение. Для каждого месяца может быть показан либо Cooling Design Day, либо Cooling Design Period целиком.
