Подробнее о «Нагрузка на охлаждение» в «Результаты моделирования года, Здание»
Информация о вкладке Нагрузка на охлаждение в диалоге Результаты моделирования года, здание.
Вы находитесь здесь:

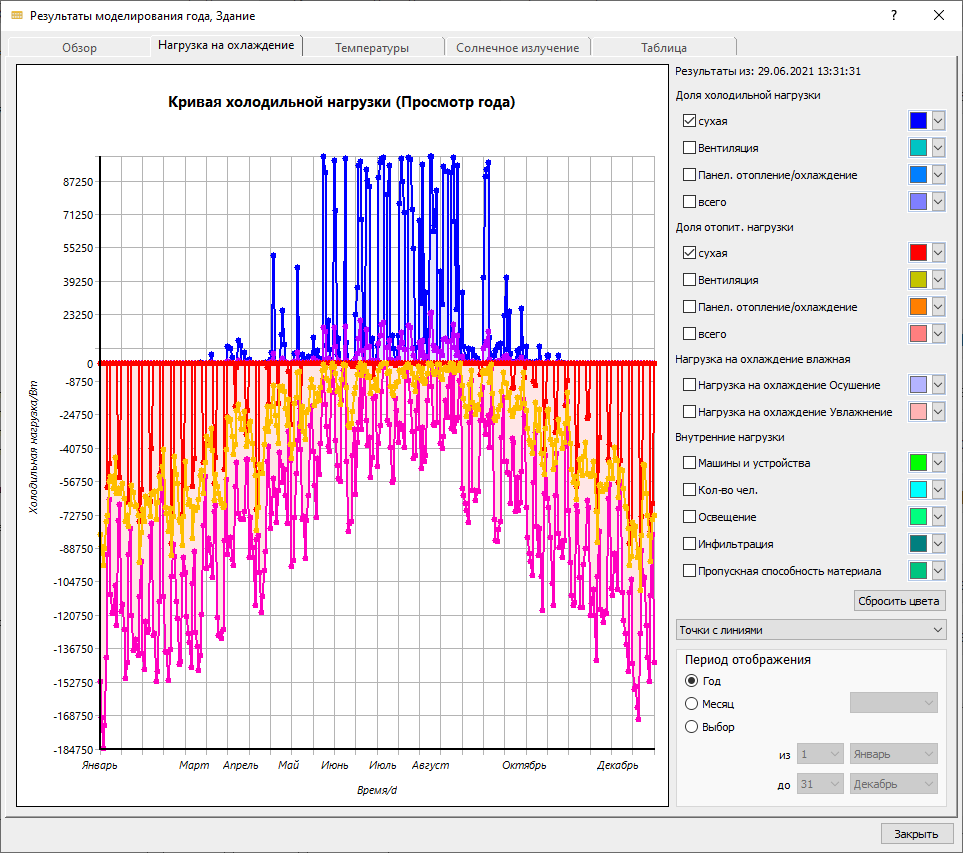

Диаграмма
Данная диаграмма показывает результирующую на основании моделирования года динамику нагрузки с выбранными опциями в течение выбранного периода отображения.
Доля холодильной и отопительной нагрузки
Пользователь может выбрать, какая часть нагрузки на охлаждение или отопление должна быть показана в диаграмме. Цвет каждой кривой может быть настроен произвольно.
Сбросить цвета: Возвращает цвета всех показываемых кривых к заложенным по умолчанию.
Пользователь может выбрать одну из следующих опций отображения диаграммы:
-
Гистограмма
-
Линейный график
-
Точки с линиями
Период времени отображения
Период времени, который должен быть показан в диаграмме. Пользователь может выбрать целый год, определенный месяц или указанный вручную промежуток времени.
