Подробнее о «Частичные профили»

Информация о диалоговом окне Частичные профили при расчете динамической нагрузки на охлаждение.

Вы находитесь здесь:

Обзор модулей ➤ Нагрузка на охлаждение динамическая ➤ Уровень проекта ➤ Настройки ➤ Опции ➤ (Конвективная доля остаточного охлаждения) - Кнопка с калькулятором

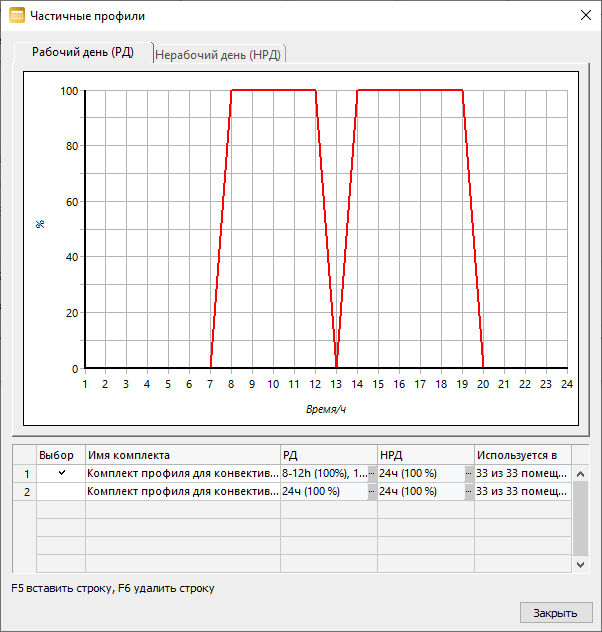

Диаграмма

В диаграмме для РД или НРД показана процентуальная загруженность комплекта частичных профилей, выбранного в таблице последним.

Таблица

Выбор - активировано: Данный комплект профилей используется для разделения конвективной составляющей систем.

Имя комплекта

Название комплекта частичных профилей. Кликом мыши в поле название может быть отредактировано. Клавиша F5 или клик мыши в пустую строчку создает новый комплект. Клавиша F6 удаляет отмеченный комплект.

РД

Показывает заданные параметры профиля для рабочего дня. Нажатием на открывается соответствующий профиль.

НРД

Показывает заданные параметры профиля для нерабочего дня. Нажатием на открывается соответствующий профиль.

Используется в

Указывает, в скольких помещениях структуры здания используется выбранный комплект частичных профилей.
