О зонировании

Объясняет концепцию зонирования в контексте расчета тепловой нагрузки согласно СП 60.13330.2016.

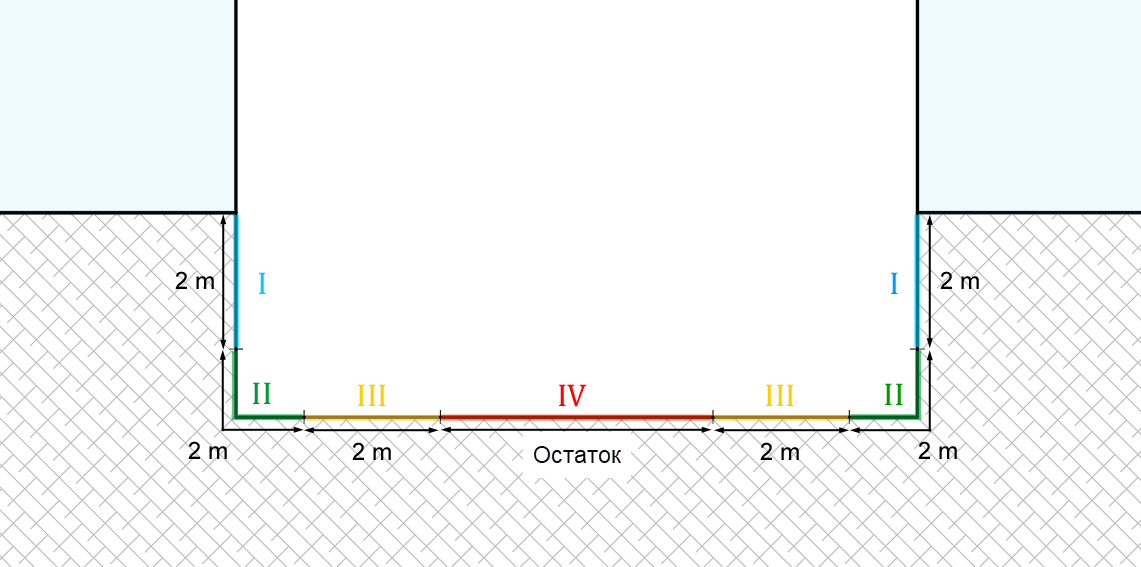

Согласно нормативу, зонирование требуется для всех стен и полов, соприкасающихся с грунтом. Соприкасающиеся с грунтом компоненты подразделяются на зоны I-IV с интервалом в два метра. Зона I примыкает к поверхности земли, а зона IV является самой внутренней площадью, которая простирается вдоль соприкасающихся с грунтом компонентов на расстоянии более шести метров от их края. По мере увеличения номера зоны, для учета неравномерного распределения температур в почве применяется более сильный изоляционный эффект. Если для компонента, соприкасающегося с грунтом, имеется структура слоев, то значение R определяется по зоне и значению лямбда изоляционного материала в соответствии с нормативом. На основании определенного значения R и коэффициента теплопередачи компонента рассчитывается общий коэффициент теплопередачи К(o). Если структура слоев соприкасающегося с грунтом компонента неизвестна, то появится предупреждение в протоколе и будет использоваться числовое значение. Это предупреждение можно деактивировать в конфигурации на вкладке «Тепловая нагрузка СП».
