Подробнее о «Шаблоны помещения»

Информация о шаблонах помещения в разделе Основная таблица файлов.

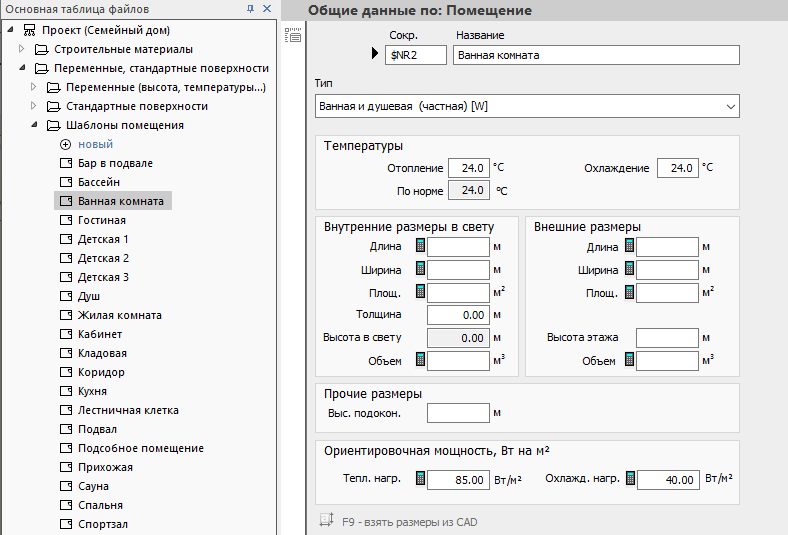

Имеющиеся шаблоны могут быть отредактированы, а также могут быть созданы новые шаблоны. Эти шаблоны служат для выбора заданных помещений при создании нового помещения в проекте. Для того чтобы шаблоны были доступны другим пользователям программы в течение длительного времени, их нужно сохранять в отдельном каталоге.

Следующее действительно для всех задаваемых параметров: Если в шаблоне помещения фиксируется определенное значение, такое как ширина или высота подоконника, то при использовании данного шаблона это значение не может быть изменено. Если эти поля останутся пустыми, то соответствующие значения будут изменяемыми.

Вы находитесь здесь:

Обзор модулей ➤ Модуль ➤ Основная таблица файлов (Область навигации) ➤ Шаблоны помещения ➤ Выбор шаблона

Краткое обозначение

Может содержать текст и/или переменную. Доступные переменные:
  • одно-, двух- и трехзначные номера
  • Номера и краткие обозначения вышесрасположенных уровней
В открывающемся контекстном меню можно выбрать одну из заложенных переменных.

Название

Произвольный текст для обозначения данного шаблона.

Тип

Выпадающий список для выбора типа помещения. На основании типа помещения при расчете отопительной нагрузки будут предлагаться температуры помещения и минимальный воздухообмен в соответствии с нормативами. В модуле Вентиляция жилого помещения тип помещения задает, будет ли помещение считаться помещением приточного или вытяжного воздуха, или же оно будет перепускным помещением.

Температуры помещения

Пользователь может ввести как фиксированную температуру, так и указать переменные для режима обогрева и охлаждения.

Размеры

Вы можете указать длину и ширину помещения (в свету). Нажатием на открывается диалоговое окно Измерение помещения, в котором можно задать толщины стен. Площади и объемы будут рассчитаны автоматически на основании указанных значений.

Ориентировочная мощность на м²

Нажатием на открывается диалоговое окно Ориентировочная отопительная нагрузка, в котором можно выбрать удельную ориентировочную мощность в зависимости от типа здания. Пользователь может указать собственное значение. Удельная ориентировочная мощность используется при выборе метода расчета Приблизительная тепловая нагрузка (быстрый ввод параметров) и при расчете и подборе отопительных приборов, охлаждающих конвекторов и систем панельного отопления/охлаждения, которые основываются на площади, а не на рассчитанных нагрузках.

При анализе данных здания удельные ориентировочные нагрузки перенимаются из шаблона помещения. При назначении шаблонов для помещений определяющими являются типы помещений в CAD-программе и типы помещений шаблонов в LINEAR Building. В LINEAR Building используется первый шаблон из Таблицы шаблонов помещения, который соответствует типу помещения в CAD-программе.
