Подробнее о «Новое помещение»

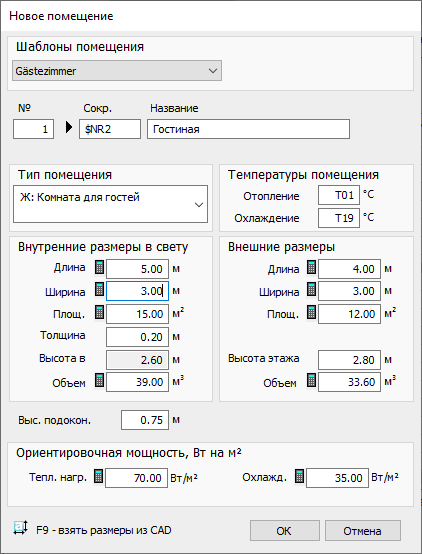

Информация о диалоговом окне Новое помещение в структуре здания.

Вы находитесь здесь:

Обзор модулей ➤ Модуль ➤ Структура здания ➤ новое помещение

Шаблоны помещения

Выпадающий список для выбора шаблона помещения. Шаблон помещения содержит название помещения и температуры для режима обогрева и охлаждения.

Номер

Служит для обозначения структурного уровня и одновременно для сортировки древовидной структуры. Номер может встречаться только один раз на соответствующем структурном уровне.

Краткое обозначение

Может содержать текст и/или переменную. Доступные переменные:
  • одно-, двух- и трехзначные номера
  • Номера и краткие обозначения вышесрасположенных уровней
В открывающемся контекстном меню можно выбрать одну из заложенных переменных.

Название

Произвольный текст для этого структурного уровня.

Тип

Выпадающий список для выбора типа помещения. На основании типа помещения при расчете отопительной нагрузки будут предлагаться температуры помещения и минимальный воздухообмен в соответствии с нормативами. В модуле Вентиляция жилого помещения тип помещения задает, будет ли помещение считаться помещением приточного или вытяжного воздуха, или же оно будет перепускным помещением.

Температуры помещения

Вы можете указать желаемые температуры помещения для режима обогрева и охлаждения. Если в модуле Тепловая нагрузка на уровне проекта была выбрана опция Внутренние температуры согласно нормативу, то в зависимости от выбранного типа помещения для обогрева будет использоваться температура из норматива, а не указанная здесь. Температура для режима охлаждения используется при расчете нагрузки на охлаждение.

Внутренние размеры в свету

Размеры в свету соответствующего помещения. На основании этих размеров рассчитывается объем помещения для определения вентиляционных теплопотерь при расчете тепловой и холодильной нагрузки.

Длина, Ширина: укажите внутренние размеры в свету для помещения в метрах. Нажатием на открывается диалоговое окно Измерение помещения, в котором можно задать толщины стен.

Площадь: чистая площадь в свету автоматически рассчитывается на основании длины и ширины. Это значение может быть перезаписано и будет выделено жирным шрифтом. Нажатием на возвращается рассчитанное значение.

Толщина потолка, Высота в свету: эти значения перенимаются из общих данных на уровне этажа. Толщина потолка может быть скорректирована, чтобы, к примеру, учесть подвесной потолок. При изменении толщины потолка в общих данных на уровне этажа будет перезаписано пользовательское значение толщины. Анализ данных здания рассматривает имеющуюся конструкцию пола (при ее наличии) как относящуюся к потолку и суммирует их толщину. В случае толщины потолка 300 мм и конструкции пола 100 мм анализ принимает толщину потолка, равную 400 мм. Подвесные потолки остаются неучтенными для высоты в свету, так как объем воздуха, содержащийся в них, играет роль при расчетах.

Объем: объем определяется автоматически на основании указанных значений. Это значение может быть перезаписано и будет выделено жирным шрифтом. Нажатием на возвращается рассчитанное значение.

Наружные размеры

Длина, Ширина: если внутренние размеры в свету были указаны в диалоге Размеры помещения, то наружные размеры будут переняты автоматически. Эти значения могут быть указаны вручную. Нажатием на открывается диалоговое окно Измерение помещения, в котором можно задать толщины стен.

Площадь: на основании указанных значений автоматически рассчитывается наружная площадь помещения. Это значение может быть перезаписано и будет выделено жирным шрифтом. Нажатием на возвращается рассчитанное значение.

Высота этажа: данная величина либо перенимается из анализа, либо является значением, перенятым с уровня этажа. Данная величина может отличаться от указанной для этажа.

Объем: данная величина либо перенимается из анализа, либо определяется на основании рассчитанной площади и высоты этажа. Это значение может быть перезаписано и будет выделено жирным шрифтом. Нажатием на возвращается рассчитанное значение.

Высота подоконника

В случае, если данное помещение должно иметь высоту подоконного простенка, отличающуюся от указанной для этажа, то здесь можно ввести другое значение.

Ориентировочная мощность на м²

Нажатием на открывается диалоговое окно Ориентировочная отопительная нагрузка, в котором можно выбрать удельную ориентировочную мощность в зависимости от типа здания. Пользователь может указать собственное значение.
