Подробнее о «Конфигурация» – Отопительные приборы в CAD
Информация о разделе Отопительные приборы в CAD в конфигурации LINEAR Building.
Закладывает представление отопительных приборов или охлаждающих конвекторов, а также их маркировок.
Разные версии программы имеют различный функционал. По этой причине данная закладка может отсутствовать в Вашей версии программы.
Вы находитесь здесь:

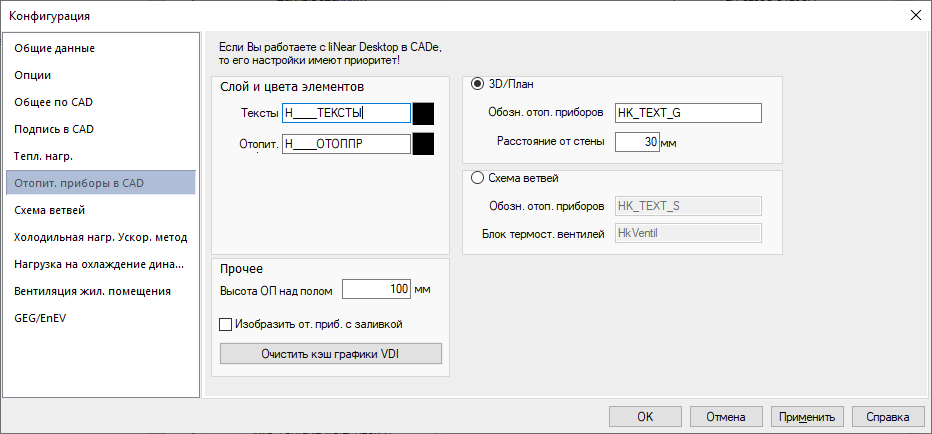

Закладывает, как должен быть добавлен на чертеж отдельный отопительный прибор или охлаждающий конвектор – в качестве трехмерного или двухмерного элемента. Вы также можете указать название и цвет слоев маркировки.
Слой и цвета элементов
Закладывает названия слоев, на которых создаются тексты маркировок и их рамки, а также блоки отопительных приборов или охлаждающих конвекторов и их подающие и обратные трубопроводы. При нажатии на цветные кнопки открывается диалоговое окно Выбрать цвет, в котором можно выбрать используемые цвета элементов.
Эти функции доступны только в связке с AutoCAD и учитываются только при рисовании или маркировке отопительных приборов или охлаждающих конвекторов с использованием версии AutoCAD без LINEAR CAD. Если вы работаете с LINEAR CAD, то его настройки в конфигурации на вкладке Проектирование имеют приоритет.
3D/план и Схема ветвей
3D/План
Отопительные приборы и охлаждающие конвекторы размещаются на плане или 3D-виде в качестве трехмерных блоков. При этом можно задать блоки для представления отопительных приборов или охлаждающих конвекторов, а также маркировки. Дополнительно можно указать расстояние от стены в мм. Высота над полом (Высота ОП над полом) задается в разделе Прочее.
Схема ветвей
Отопительные приборы и охлаждающие конвекторы размещаются на схеме ветвей в качестве двухмерных блоков. При этом можно задать блоки для представления отопительных приборов или охлаждающих конвекторов, для подписей и термостатического вентиля. Высота над полом (Высота ОП над полом) задается в разделе Прочее.
Эти функции доступны только в связке с AutoCAD и учитываются только при рисовании или маркировке отопительных приборов или охлаждающих конвекторов с использованием версии AutoCAD без LINEAR CAD. Если вы работаете с LINEAR CAD, то его настройки в конфигурации на вкладке Проектирование имеют приоритет.
Прочее
Высота ОП над полом
Отопительные приборы и охлаждающие конвекторы добавляются на трехмерные представления или схемы ветвей с соблюдением заданной высоты над точкой вставки (полом). Эта высота должна быть указана в миллиметрах.
Отображение отопительных приборов с заливкой
Активировано: отопительные приборы и охлаждающие конвекторы будут изображены с заливкой на чертеже в AutoCAD.
Деактивировано: отопительные приборы и охлаждающие конвекторы будут добавлены на AutoCAD-чертеж в стандартном виде.
Если вы работаете с LINEAR CAD и впоследствии желаете отобразить с заливкой уже размещенные отопительные приборы или охлаждающие конвекторы, то вы можете выбрать данную настройку в конфигурации LINEAR CAD и затем обновить отопительные приборы в LINEAR Building.
Если вы размещаете отопительные приборы без применения LINEAR CAD, то эту настройку требуется задать перед началом размещения. Если вы впоследствии пожелаете изменить представление, то сначала потребуется удалить отопительные приборы или охлаждающие конвекторы, очистить чертеж (то есть удалить больше неиспользуемые дефиниции блоков), а затем заново разместить приборы.
Эти функции доступны только в связке с AutoCAD и учитываются только при рисовании или маркировке отопительных приборов или охлаждающих конвекторов с использованием версии AutoCAD без LINEAR CAD. Если вы работаете с LINEAR CAD, то его настройки в конфигурации на вкладке Проектирование имеют приоритет.
Очистить кэш графики VDI: очищает рабочую память, в которой сохранялась геометрия VDI для представления отопительных приборов и охлаждающих конвекторов в CAD-программе.
