Подробнее об «Общее по CAD» в конфигурации

Информация о разделе Общее по CAD в конфигурации LINEAR Building.

Вы находитесь здесь:

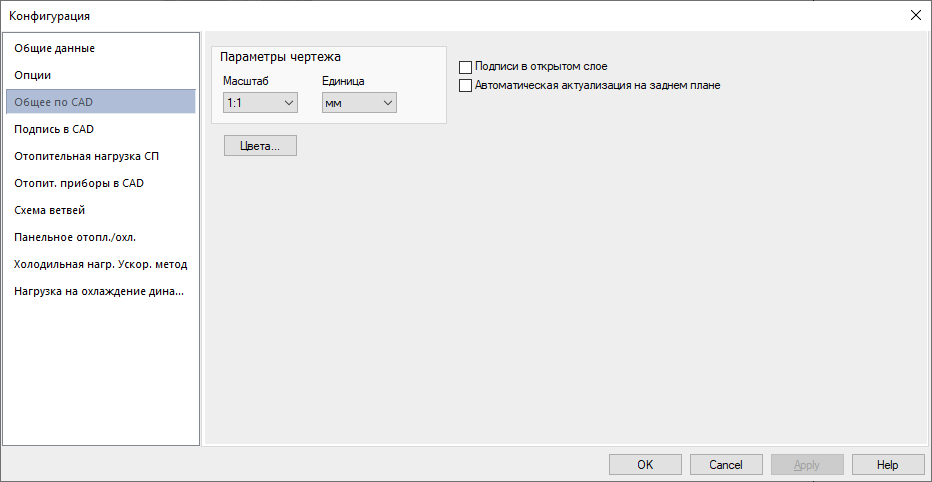

Строка меню ➤ Опции ➤ Конфигурация ➤ Общее по CAD

Параметры чертежа

Масштаб / Единица

Указание масштаба и единиц измерения, используемых на CAD- чертеже, является решающим фактором для переноса из него размеров (длин и площадей), а также для черчения таких элементов, как отопительные приборы и охлаждающие конвекторы или отопительные/холодильные контуры. Поэтому при создании нового проекта или открытии существующего проекта необходимо следить за тем, чтобы данные на чертеже и в конфигурации совпадали друг с другом.

Прим.:

Эта функция доступна только в связке с AutoCAD.

Подписи в открытом слое

Активировано: позволяет подписывать отопительные приборы, помещения и т. д. на любых перспективах, например на виде изометрии, без искажения подписей, вставленных на текущем виде.

Деактивировано: маркировка будет добавлена на текущем уровне XY текущей высоты.

Прим.:

Эта функция доступна только в связке с AutoCAD.

Автоматическая актуализация на заднем плане

Активировано: каждое изменение данных потребителей сразу же будет перенесено на чертеж при наличии соединения с CAD.

Деактивировано: изменения данных потребителей будут перенесены на чертеж только при нажатии кнопки-обновления .

Прим.:

Эта функция доступна только в связке с AutoCAD.

Цвета...

Открывает диалог Цвета, в котором можно задать, какие цвета текста и фона должны использоваться для начерченных и еще не начерченных элементов в таблицах LINEAR Building.
