Подробнее об уровне этажа / данных этажа

Информация о вкладке Общие данные на уровне этажа в структуре здания и о диалоге Данные этажа.

Наименование этажа, кроме номера, краткого обозначения и стандартного обозначения, может содержать параметры высоты этажа, толщины потолка и высоты подоконника, используемые в качестве заданных величин для помещений. Заданные значения при необходимости можно изменить в разделе Общие данные по: этаж или в диалоге Данные этажа.

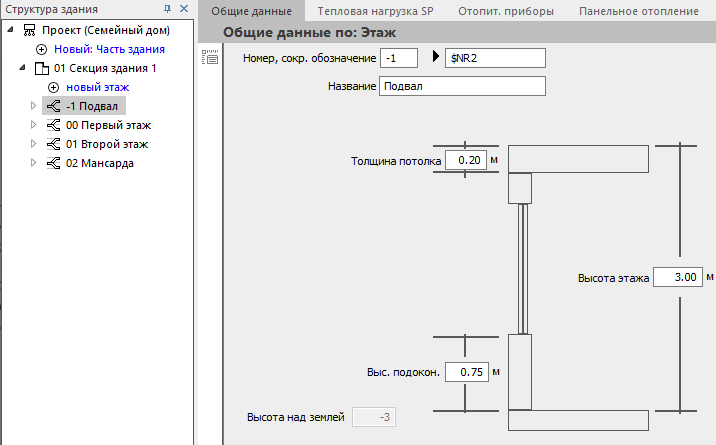

Вы находитесь здесь:

Структура здания ➤ Уровень этажа ➤ Общие данные

или

Структура здания ➤ Уровень этажа

Номер

Служит для обозначения структурного уровня и одновременно для сортировки древовидной структуры. Номер может встречаться только один раз на соответствующем структурном уровне.

Краткое обозначение

Может содержать текст и/или переменную. Доступные переменные:
  • одно-, двух- и трехзначные номера
  • Номера и краткие обозначения вышесрасположенных уровней
В открывающемся контекстном меню можно выбрать одну из заложенных переменных.

Название

Произвольный текст для этого структурного уровня.

Размеры этажа

Толщина потолка: толщина междуэтажного перекрытия в метрах.

Высота этажа: высота этажа в метрах. Эта величина также используется для вертикальных компонентов помещения, таких как стен. Изменения высоты этажа оказывают влияние на все компоненты помещения, ее учитывающие.

Высота подоконника: высота подоконника на данном этаже в метрах. Указанное здесь значение перенимается для высоты подоконника в помещениях этого этажа и задает высоту отопительных приборов для расчета, если не указано отличающееся значение в Опциях расчета.

Высота над землей: высота этажа в метрах над уровнем грунта. Данная величина может быть указана только для этажа с номером 0. На его основании рассчитывается высота здания путем добавления высоты других этажей. В данном поле также можно указывать отрицательное значение. Для всех других этажей это поле носит информационный характер и в нем показана рассчитанная высота пола этажа над уровнем земли.
