Создание легенды
Пошагово показывает, как создать легенду с условными обозначениями для вида плана.
Подготовка
Вы желаете добавить легенду для нескольких размещенных видов на виде плана.
Условие для выполнения данной команды:
Вы открыли вид плана, на котором требуется разместить легенду.
Перейдите к:
Действительно для: Отопление, Водоснабжение, Канализация, Вентиляция, Охлаждение, Газ.
Процедура

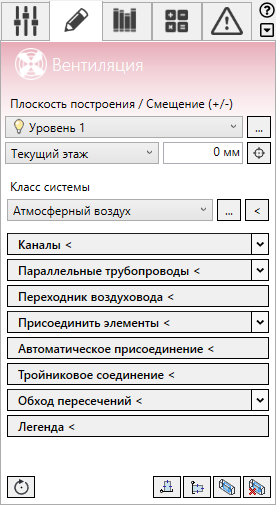

- Нажмите на Легенда <.
- Выберите виды, для которых создается легенда.

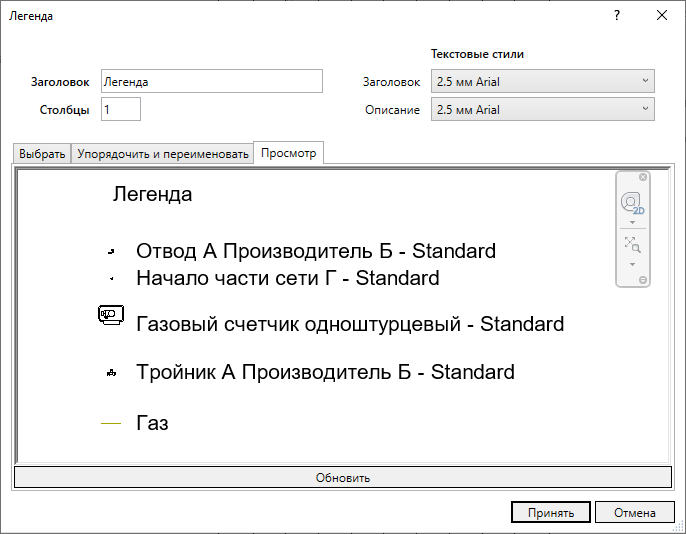

После этого будет открыто диалоговое окно Легенда.
- Укажите название легенды, количество столбцов и стиль текста.
- В разделе Типы активируйте типы элементов, которые должны быть перечислены в легенде.
- В разделе Классы систем активируйте классы систем, типы элементов которых должны быть перечислены в легенде.
- Перейдите на вкладку Упорядочить и переименовать.
- Отредактируйте порядок элементов, отметив соответствующую строчку и переместив ее в таблице при помощи
или
. - Двойным щелчком мыши в столбце Описание при необходимости измените описание элемента.
- Перейдите на вкладку Просмотр, чтобы отобразить предварительный просмотр легенды.
- При необходимости нажмите на Обновить, чтобы обновить предварительный просмотр легенды в соответствии со сделанными настройками.
- Нажмите на Принять и разместите легенду на плане.
Результат

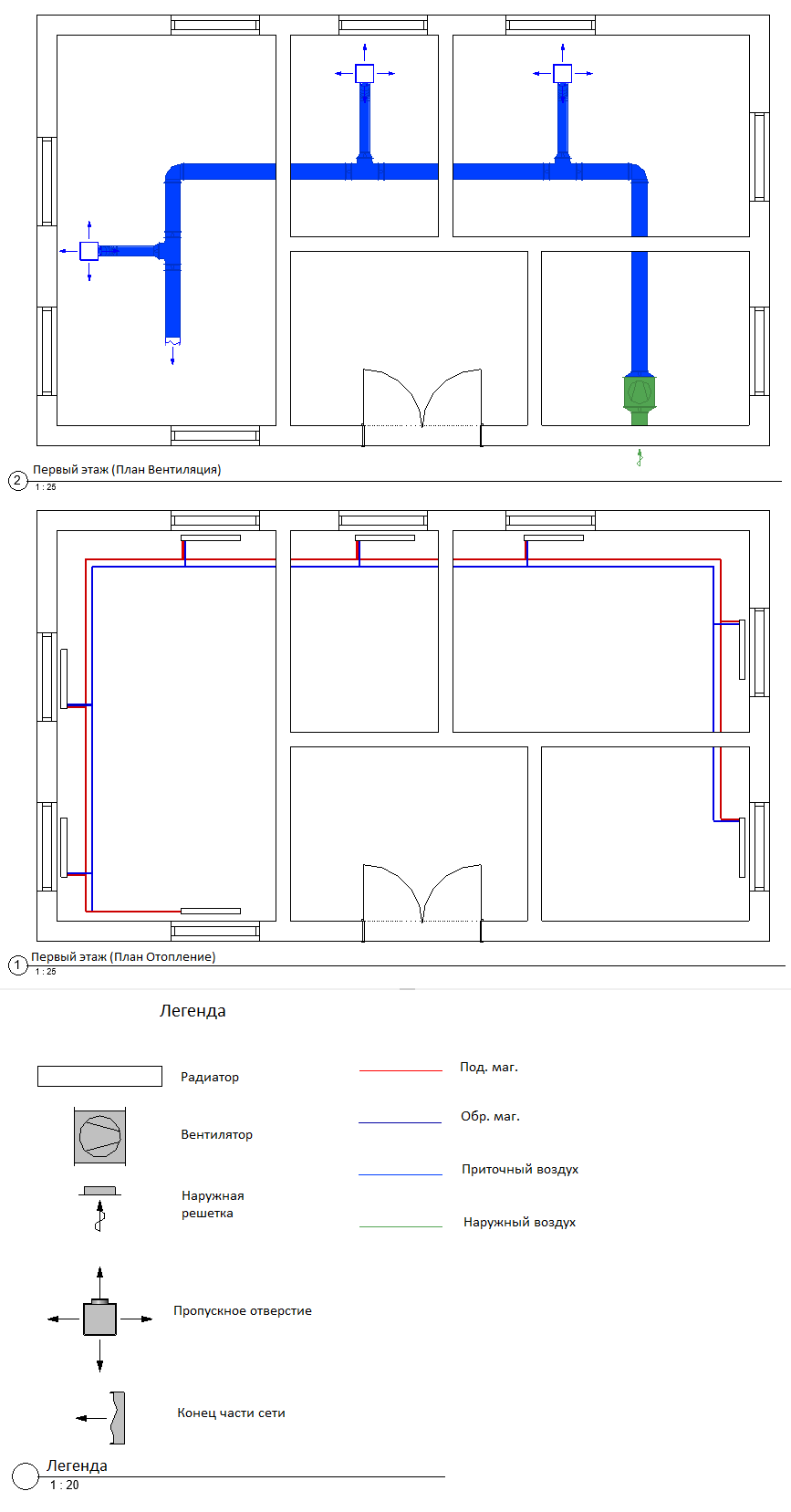

Легенда будет добавлена.
