Подробнее о «Легенда»
Информация о диалоговом окне Легенда в контексте планов.
На основании планов или разрезов можно создать легенду имеющихся на этом виде элементов с текущими настройками вида. В последствии данная легенда может быть добавлена на виды плана.
Вы находитесь здесь:
Действительно для: Отопление, Водоснабжение, Канализация, Вентиляция, Охлаждение, Газ.
Название, столбцы, стили текста
Введите название, количество столбцов и выберите типографское оформление легенды.

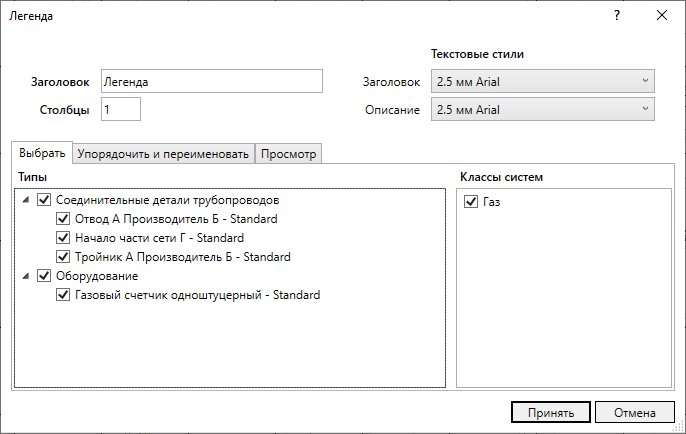

Выбрать
В разделе Типы на основании текущего вида перечислены все или определенные пользователем типы элементов, которые могут отображаться в легенде. Деактивируйте те типы элементов, которые не должны быть представлены в легенде.
В разделе Классы систем на основании текущего вида перечислены все классы систем, которые могут быть представлены в легенде. Деактивируйте те классы систем, которые не должны быть представлены в легенде.

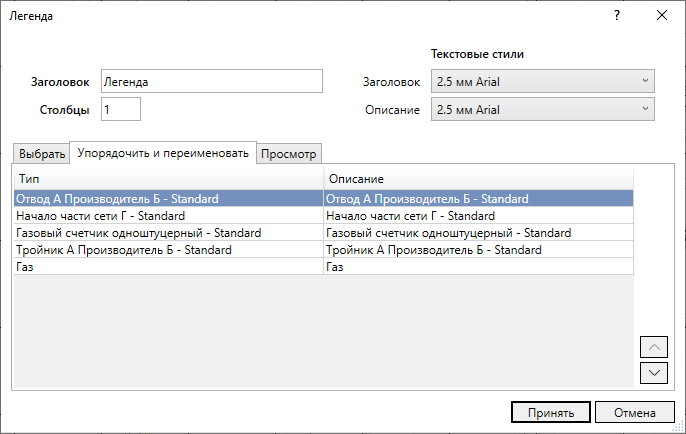

Упорядочить и переименовать
Показывает все активированные элементы с их описанием. Вы можете отредактировать описание двойным щелчком мыши в соответствующей строчке. Порядок элементов можно изменить, используя кнопки
и
.

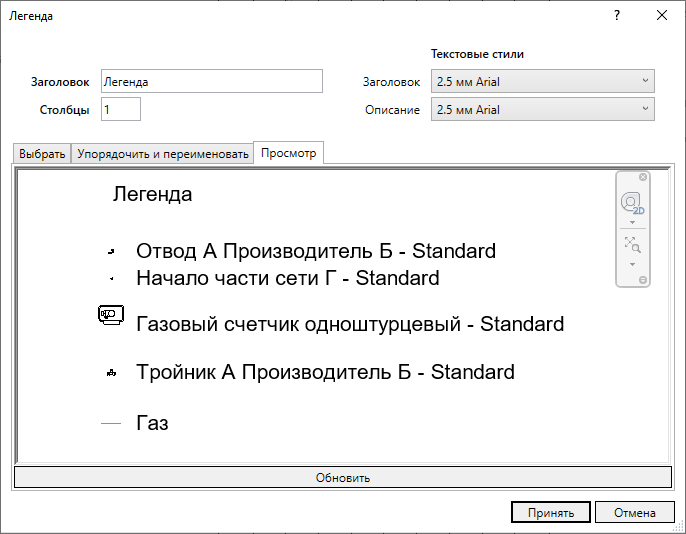

Просмотр
На основании сделанных настроек показывает предварительный просмотр легенды. Нажмите на Обновить, чтобы обновить предварительный просмотр после изменения настроек.
