Перенять ориентировочные мощности из шаблонов помещений

Пошагово показывает, как перенимать удельные ориентировочные мощности из шаблонов помещений при передаче здания из CAD-программы.

Подготовка

Для расчета и подбора отопительных приборов, охлаждающих конвекторов или систем панельного отопления/охлаждения вы желаете перенять удельные ориентировочные мощности из шаблонов помещений, основывающиеся на площади, а не на рассчитанной отопительной или холодильной нагрузке.

Перейдите к:

LINEAR Building

Действительно для: Отопительные приборы, Охлаждающие конвекторы, Панельное отопление, Панельное охлаждение.

Процедура

  1. Нажмите на Открыть на панели символов.
  2. Перейдите к месту сохранения стандартных шаблонов в папке установки LINEAR Building: ..\LINEAR Software\Solutions xx\Building\User-Standards.
  3. Откройте стандартный шаблон, содержащий шаблон помещения, с которым вы желаете работать.
  4. В Области навигации нажмите на Основную таблицу файлов .

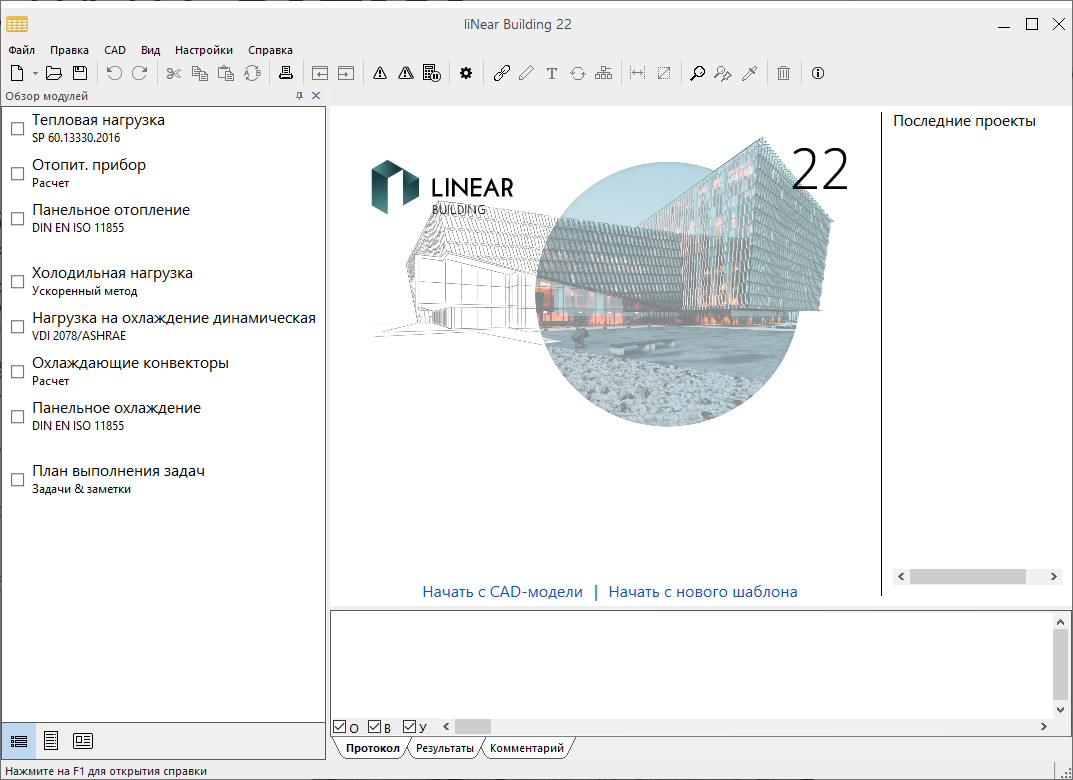

    Совет: Если кнопка основной таблицы файлов не видна в Области навигации, то активируйте какой-либо модуль в Обзоре модулей.
  5. В Основной таблице файлов перейдите к Шаблонам помещения: Проект (…) ➤ Переменные, стандартные поверхности ➤ Шаблоны помещения.
  6. Выберите шаблон, который требуется отредактировать, или создайте новый шаблон.
  7. Задайте Тип помещения и убедитесь, что выбранный шаблон является первым в Таблице шаблонов помещения, которой этот тип назначен.
    Прим.: Назначение помещений из CAD к шаблонам помещений в LINEAR Building основывается на их типах. При передаче здания из CAD всегда используется первый шаблон из Таблицы шаблонов помещения, которой назначен соответствующий тип помещения.
  8. Введите Ориентировочная мощность, Вт на м².
  9. При необходимости повторите шаги 6-9 для шаблонов других помещений.
  10. Сохраните этот стандартный шаблон.
  11. Помещениям в CAD-программе назначьте точно такой же Тип помещения, что и шаблон, который должен быть назначен помещению при анализе данных здания.
    • Revit: LINEAR Свойства ➤ Раздел Общие ➤ Тип помещения (Building)
  12. Перенесите здание в LINEAR Building через Файл ➤ Перенести здание из CAD.

Результат

Помещениям в LINEAR Building будут назначены ориентировочные мощности из соответствующих шаблонов помещений.
