Экспортировать данные воздуховодов для e-KlimaX
Пошагово показывает, как экспортировать элементы вентиляционной системы в xml-файл при помощи функции Экспорт e-KlimaX, чтобы затем импортировать этот файл в программу e-KlimaX.
Подготовка
Вы желаете экспортировать данные вентиляционной системы, состоящей из элементов и фасонных деталей, в xml-файл для дальнейшей обработки в программе e-KlimaX.
Перейдите к:
Условием для безошибочного экспорта данных является то, что вентиляционная система должна состоять фасонных деталей, параметры которых соответствуют правилам определения размеров e-KlimaX.
Процедура
- Если вы еще не выбрали элементы воздуховодов, то выберите область модели, включающую экспортируемые элементы вентиляционной системы.

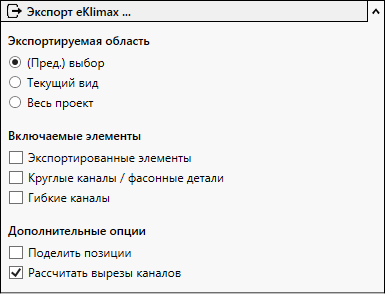

- Запустите рабочий процесс нажатием на кнопку Экспорт e-KlimaX…. Прим.:
Если опция (Пред.) выбор активирована, то выбор элементов нужно подтвердить нажатием на ENTER.
После этого открывается диалог Спецификация e-KlimaX с проанализированными данными.
- Необязательно: Если еще не все элементы имеют номер позиции, то нажмите на кнопку
, чтобы открыть диалог Номера позиций.
- Необязательно: Задайте Префикс, Постфикс или только начальное значение в поле Позиция. Запустите нумерацию нажатием на ОК.
Поля в столбцах заполнятся в соответствии с заданными настройками.
- При наличии изоляции на элементах воздуховодов выберите классификацию e-KlimaX для используемого типа изоляции. Откройте диалог Выбрать изоляцию по e-KlimaX нажатием на
. - Выберите подходящий тип изоляции из списка и подтвердите выбор нажатием на ОК.
- Ошибочные или отсутствующие данные будут отмечены красным цветом в обзоре. Для корректировки отредактируйте соответствующие параметры элементов. После клика мышью в соответствующей строчке будет показано сообщение об ошибке.
- Если сообщений больше нет, то нажатием на кнопку Экспорт e-KlimaX откройте экспорт данных и экспортируйте xml-файл в папку по своему усмотрению.
Результат
Данные элементов и фасонных деталей будут записаны в xml-файл, который теперь можно использовать в программе e-klimaX.
