Подробнее о «Спецификация e-klimaX»

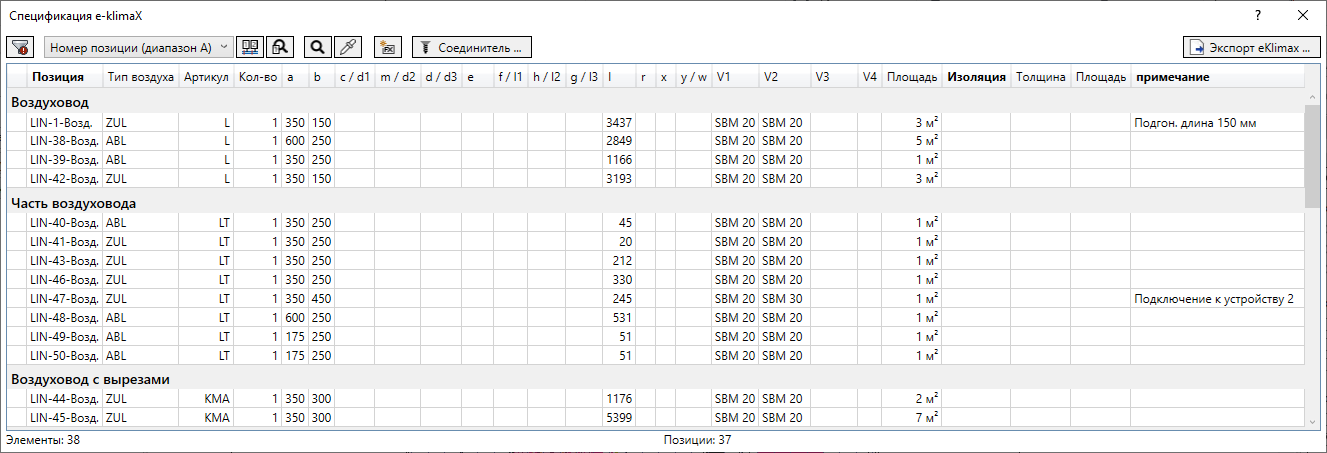

Информация о диалоговом окне Спецификация e-klimaX при выполнении функции Экспорт e-klimaX.
Вы находитесь здесь:
Показать только элементы с предупреждениями
Показывает только те элементы в таблице, которые содержат предупреждения. Эта функция особенно полезна, если вы желаете отредактировать сторонние семейства фасонных деталей для экспорта e-KlimaX.
Выпадающий список Номер позиции (система нумерации)
В выпадающем списке можно выбрать, номера позиций какой системы нумерации (диапазон А, Б или В) должны быть показаны в спецификации.
Присвоить номера позиций
Открывает диалог Номера позиций. Если вы еще не задали номера позиций в диапазонах А, Б или В, то это можно сделать сейчас. Выберите, желаете ли вы Сохранить существующие номера и Автоматически разрешить конфликты. Также задайте Префикс, Постфикс и Номер позиции для начала нумерации. Если в начале номера вводить нули, то порядковый номер элемента формируется с соответствующей фиксированной шириной блока (например, 001, 002 и т.д.).
Искать номера позиций
Открывает диалог, в котором можно ввести номер позиции, чтобы найти его.
Выбрать соответствующие элементы в проекте
При нажатии на эту кнопку выбранный в таблице элемент будет найден и приближен в модели, а также выделен цветом. Для удобного использования этой функции рекомендуется поделить площадь экрана на вид в Revit и спецификацию e-klimaX (например, используя два монитора).
Новый текст
Добавляет новую строку в конце таблицы, где, например, можно ввести дополнительные замечания.
Соединитель ...
Открывает диалог Сконфигурировать соединитель, в котором задаются соединительные элементы для воздуховодов.
Экспорт e-KlimaX
Запускает экспорт данных в XML-файл. При этом открывается проводник файлов, в котором нужно определить место сохранения и название файла.
Таблице данных воздуховодов и фасонных деталей
В этой таблице элементы сети воздуховодов сгруппированы по их типу с указанием их параметров. Нажатием на заголовки столбцов можно отсортировать таблицу по возрастанию или убыванию.
Поля в столбцах Позиция и Примечание можно открыть и отредактировать двойным кликом мыши. Если каналу была назначена подгоночная длина, то она будет показана в столбце Примечание.
Если тип изоляции неизвестен, то записи в столбце Изоляция поначалу получают тип Revit. После выбора соответствующего поля нажатием на кнопку можно открыть диалог Выбрать изоляцию согласно e-klimaX, в котором представлены типы изоляции согласно классификации e-klimaX.
Все остальные столбцы, такие как тип воздуха, артикул, количество, размер (a, b, c / d1, …), площадь, толщина и площадь изоляции являются параметрами элемента и не могут изменяться. Если вы выберете строчку с сообщением (имеющую красные поля), то под ней будут показаны недостаточные или отсутствующие данные.
