Technikzentralen dimensionieren

Zeigt schrittweise, wie Sie auf Basis der VDI 2050-1 (2013-11) den Flächenbedarf für die Technikzentralen in Ihrem Projekt ermitteln.

Aufgabenstellung

Sie wollen vor Beginn der konkreten Planungen einen normbasierten Flächenbedarf für die geplanten Gebäudetechnikzentralen ermitteln.

Navigieren Sie zu:

Projekt-Tab ➤ Trassenkonzept ➤ Analyse-Tab ➤ Technikzentralen ... ➤

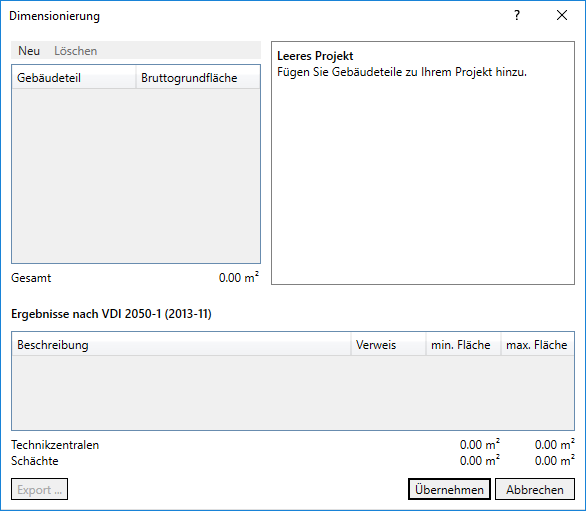

Dialog Dimensionierung Linear Building

Arbeitsschritte

Klicken Sie auf Neu und wählen Sie die passende Gebäudeteilvorlage.

Die gewählte Gebäudeteilvorlage wird dem Projekt hinzugefügt.
Passen Sie mit Doppelklick auf die Bezeichnung des soeben eingefügten Gebäudeteils den Namen an.

Anmerkung:
Die vorhandenen Vorlagen können sinngemäß auch für andere Gebäudeteile verwendet werden. Die Vorlage "Verwaltung" kann bspw. für ein Großraumbüro verwendet werden.
Klicken Sie in der Spalte Bruttogrundfläche in die Zelle und geben Sie die zu erwartende Bruttogrundfläche ein.
Geben Sie in den Einstellungen für den Gebäudeteil alle bekannten Parameter an.
Wiederholen Sie die vorherigen Schritte für alle Gebäudeteile Ihres Projekts.

Ergebnis

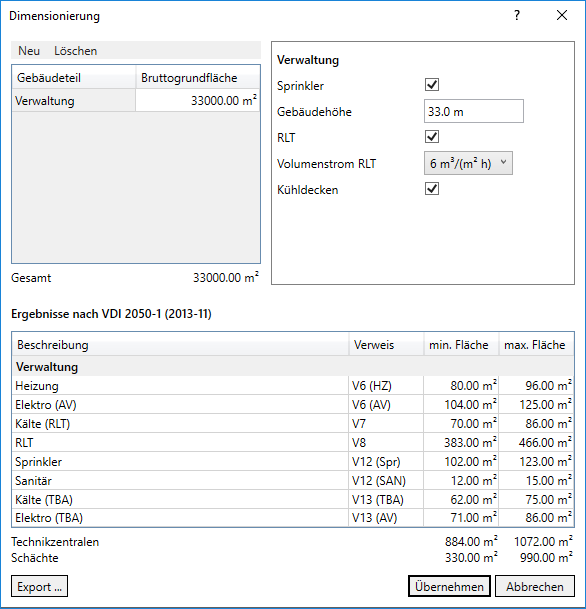

Im Bereich Ergebnisse nach VDI 2050-1 (2013-11) werden basierend auf den hinzugefügten Gebäudeteilvorlagen und Ihren Angaben die normbasierten Flächengrenzen für die einzelnen Disziplinen ausgegeben.
