Details zu Technikzentralen
Informationen zum Dialog Technikzentralen im Analyse-Tabs des Trassenkonzepts.

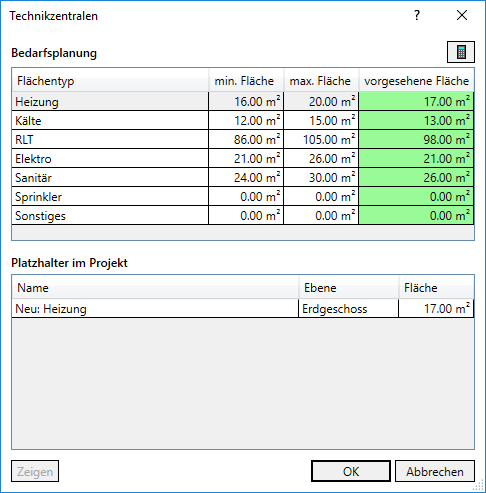

In diesem Dialog planen Sie den Platzbedarf von Technikzentralen für Ihr Projekt.
Sie befinden sich hier:
Bedarfsplanung
| Spalte | Beschreibung |
|---|---|
| Flächentyp | Disziplin, in der der Platzbedarf für die Technikzentrale geplant wird. Die Bezeichnungen in dieser Spalte können nicht verändert werden und sind unabhängig von den Disziplinen im Projekt-Tab. |
| min. Fläche | Mindestfläche für eine oder mehrere Technikzentralen der jeweiligen Disziplin. Der Wert kann entweder manuell eingegeben werden oder im Dialog Dimensionierung nach VDI 2050-1 ermittelt werden. |
| max. Fläche | Maximalfläche für eine oder mehrere Technikzentralen der jeweiligen Disziplin. Der Wert kann entweder manuell eingegeben werden oder im Dialog Dimensionierung nach VDI 2050-1 ermittelt werden. |
| vorgesehene Fläche | Zeigt die tatsächliche Fläche bereits platzierter Technikzentralen an. Wenn die vorgesehene Fläche innerhalb der Flächengrenzen liegt, ist die Zelle grün eingefärbt. Ist die vorgesehene Fläche außerhalb der Flächengrenzen, wird die Zelle rötlich eingefärbt. |
Platzhalter im Projekt
Listet bei Klick in eine Zeile der Tabelle Bedarfsplanung alle bereits platzierten Technikzentralen der jeweiligen Disziplin mit Name, Ebene und Fläche auf.
Wenn ein Eintrag markiert wird, können Sie mit Klick auf Zeigen die entsprechende Technikzentrale anzeigen lassen. Wenn keine geöffnete Ansicht die anzuzeigende Technikzentrale enthält, öffnet sich ein Dialog, in dem die Suche nach der Technikzentrale in geschlossenen Ansichten veranlasst werden kann.
