Gebäudeteile anlegen und Geschosse zuordnen
Zeigt schrittweise, wie Sie einen neuen Gebäudeteil anlegen und die dazugehörigen Ebenen zuordnen.
Aufgabenstellung
Durch das Anlegen von Gebäudeteilen können Sie Ebenen und Ansichten für unterschiedliche Gebäudeteile organisieren.
Voraussetzungen:
In Ihrem Projekt sind bereits Geschosse für beide Gebäudeteile angelegt.
Navigieren Sie zu:
Arbeitsschritte
- Klicken Sie auf Gebäudeteile ….
Der Dialog Gebäudeteile öffnet sich. Der Gebäudeteil Hauptgebäude wurde bereits automatisch angelegt und enthält zunächst alle im Projekt enthaltenen Ebenen. Die Bezeichnung des Gebäudeteils kann geändert werden, indem Sie auf die Bezeichnung klicken.
- Klicken Sie in eine freie Zeile der Tabelle, um einen neuen Gebäudeteil anzulegen.
- Geben Sie die Bezeichnung des neuen Gebäudeteils ein.
Der neue Gebäudeteil ist angelegt.

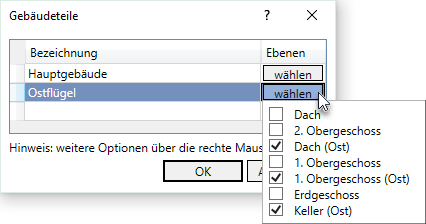

- Klicken Sie in der Zeile eines Gebäudeteils auf wählen.
- Aktivieren Sie in der Auswahlliste die Geschosse des gewählten Gebäudeteils.
- Klicken Sie neben die Auswahlliste, um sie zu schließen.
Sie können einzelne Räume einer Ebene in den LINEAR-Eigenschaften des jeweiligen MEP-Raums auch anderen Gebäudeteilen zuordnen.
- Wiederholen Sie den Vorgang für alle weiteren Gebäudeteile und schließen Sie den Dialog mit OK.
Ergebnis
Der Gebäudeteil ist angelegt und die Geschosse zugeordnet. Wenn Sie im Bereich Gebäudeteile einen Gebäudeteil wählen, werden die zugehörigen Geschosse im Bereich Geschosse angezeigt.
