Gebäudeteile und Geschosse anlegen
Zeigt schrittweise, wie Sie einen neuen Gebäudeteil anlegen und die dazugehörigen Ebenen anlegen.
Aufgabenstellung
Durch das Anlegen von Gebäudeteilen können Sie Ebenen und Ansichten für unterschiedliche Gebäudeteile organisieren.
Voraussetzungen:
In Ihrem Projekt sind noch keine Geschosse angelegt.
Navigieren Sie zu:
Arbeitsschritte
- Klicken Sie auf Gebäudeteile ….
Der Dialog Gebäudeteile öffnet sich. Der Gebäudeteil Hauptgebäude wurde bereits automatisch angelegt und enthält zunächst alle im Projekt enthaltenen Ebenen. Die Bezeichnung des Gebäudeteils kann geändert werden, indem Sie auf die Bezeichnung klicken.
- Klicken Sie in eine freie Zeile der Tabelle, um einen neuen Gebäudeteil anzulegen.
- Geben Sie die Bezeichnung des neuen Gebäudeteils ein und schließen Sie den Dialog mit OK.
Der neue Gebäudeteil ist angelegt.
- Klicken Sie auf Geschosse ….

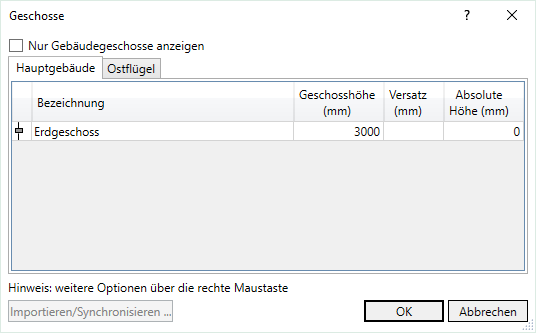

Der Dialog Geschosse öffnet sich. Für jeden Gebäudeteil gibt es eine eigene Geschosstabelle auf einer separaten Registerkarte.

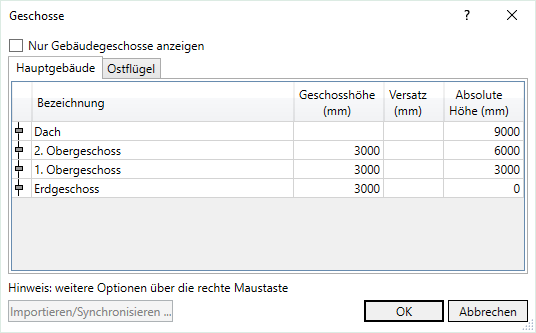

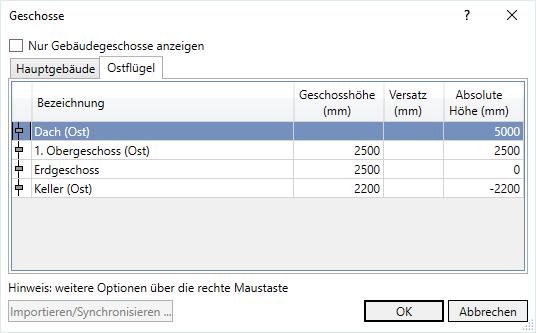

- Geben Sie für jeden Gebäudeteil die Geschosse ein.
Ergebnis
Zwei Gebäudeteile mit eigenen Geschossen sind angelegt.
