Details zu Arbeitsschnitte und 3D-Auswahlrahmen

Erstellen Sie temporäre Arbeitsschnitte und 3D-Schnittbereiche, um räumliche Situationen im Projekt genauer betrachten und besser konstruieren zu können. Dazu stehen der horizontale und der vertikale Arbeitsschnitt sowie der 3D-Auswahlrahmen zur Verfügung.

Sie befinden sich hier:

Projekt-Tab

Oder: Konstruktions-Tab

Oder: Bibliotheks-Tab

Allgemein

Der horizontale und der vertikale Arbeitsschnitt werden im Grundriss erstellt. Der 3D-Auswahlrahmen kann in einer Grundrissansicht, 3D-Ansicht oder Schnittansicht erzeugt werden.

Dabei werden temporäre Schnitt- oder 3D-Ansichten erzeugt, die bei erneuter Verwendung derselben Funktion überschrieben werden. Um Arbeitsschnitte dauerhaft im Projekt zu speichern, ändern Sie die Bezeichnung der Ansicht im Bereich Passende Ansichten auf der Registerkarte Schnittansichten. Die Arbeitsschnitte können mit den Revit-Funktionen Steuerelemente für Ansichten (Maßstab, Detaillierungsgrad, Bildstil, etc.) gesteuert werden.

Horizontaler Arbeitsschnitt, Vertikaler Arbeitsschnitt

Mit einem Auswahlrahmen wählen Sie den Bereich, der im Schnitt gezeigt werden soll. Mit dem ersten Mausklick (1) legen Sie die Position der Schnittlinie (rot) fest. Dort, wo Sie die Maustaste loslassen (2), legen Sie die Schnittbreite, Schnitttiefe und Blickrichtung fest.

Beim horizontalen Arbeitsschnitt wird eine temporäre Schnittansicht mit der Bezeichnung HS erstellt, beim vertikalen Arbeitsschnitt lautete die Bezeichnung VS. Die Höhe des Schnittbereichs entspricht der Höhe des aktuellen Geschosses.

Schnittposition	Schnittansicht

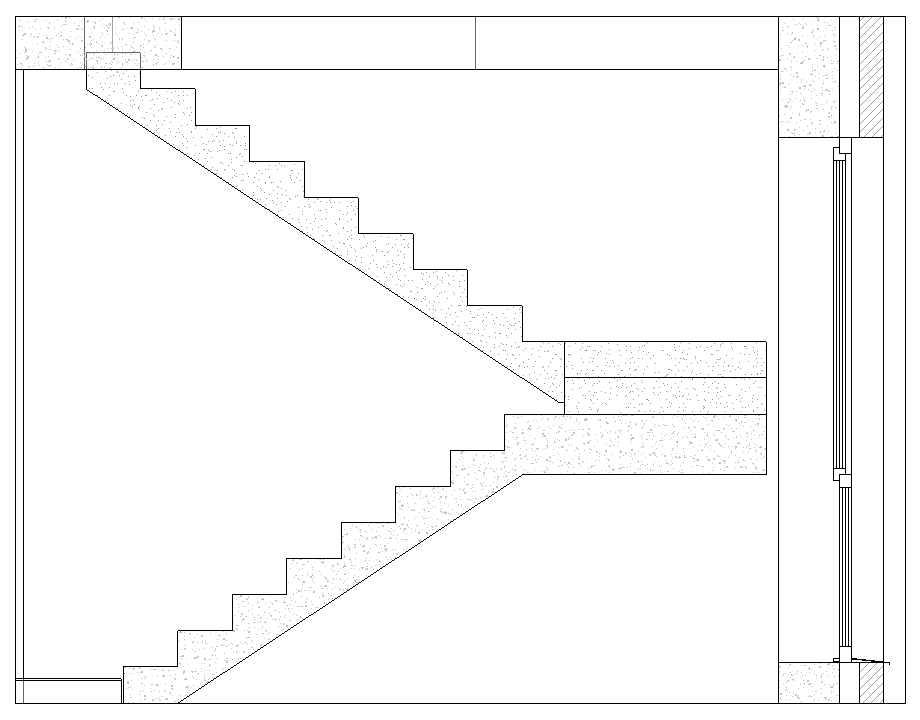

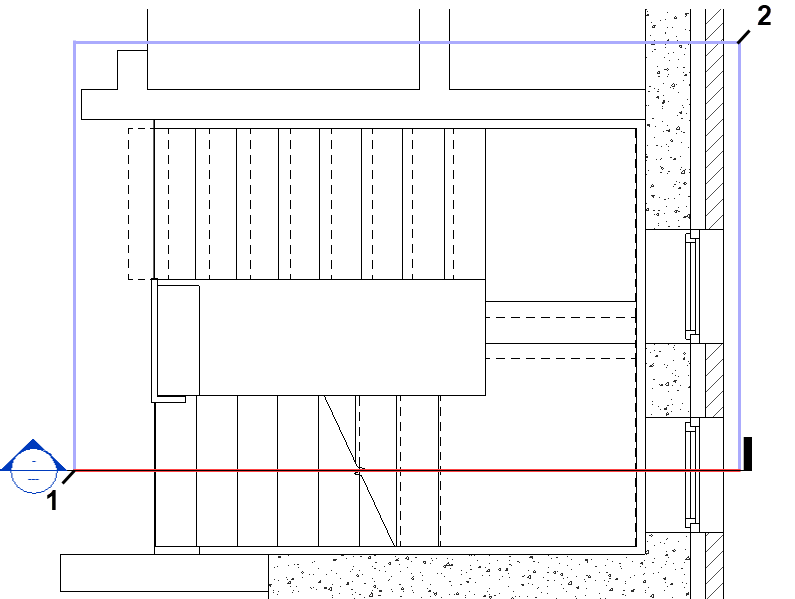

Horizontaler Arbeitsschnitt	Horizontaler Arbeitsschnitt

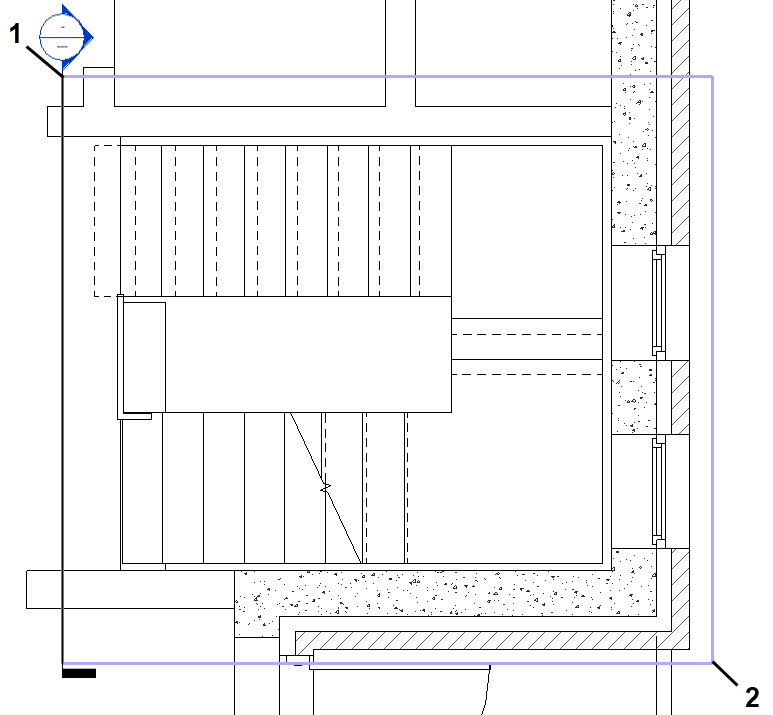

Vertikaler Arbeitsschnitt	Vertikaler Arbeitsschnitt

3D-Auswahlrahmen

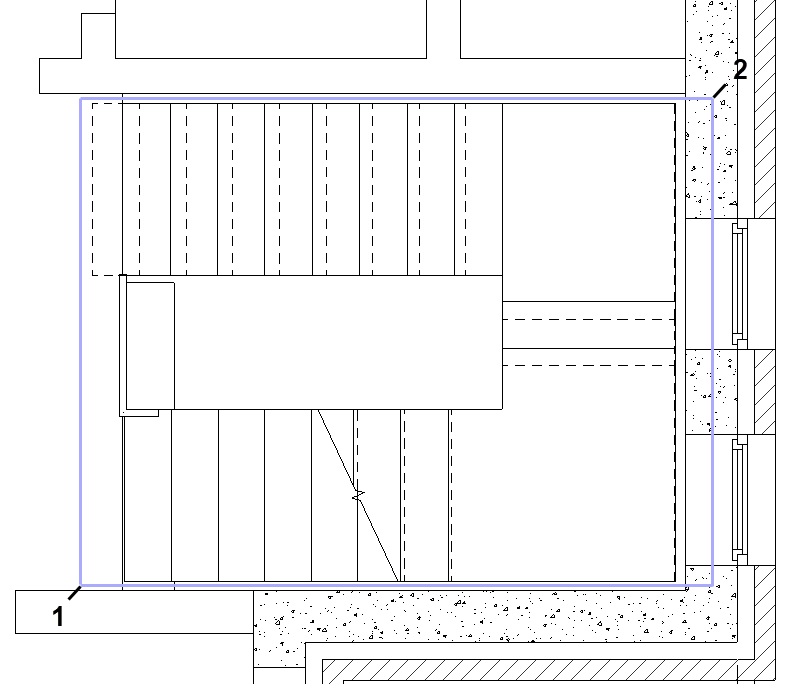

Mit einem Auswahlrahmen wählen Sie die Elemente, die in einem 3D-Schnittbereich gezeigt werden sollen. Eine temporäre 3D-Ansicht mit der Bezeichnung 3D wird erstellt. Die Höhe des 3D-Schnittbereichs entspricht der Höhe des höchsten ausgewählten Elements.

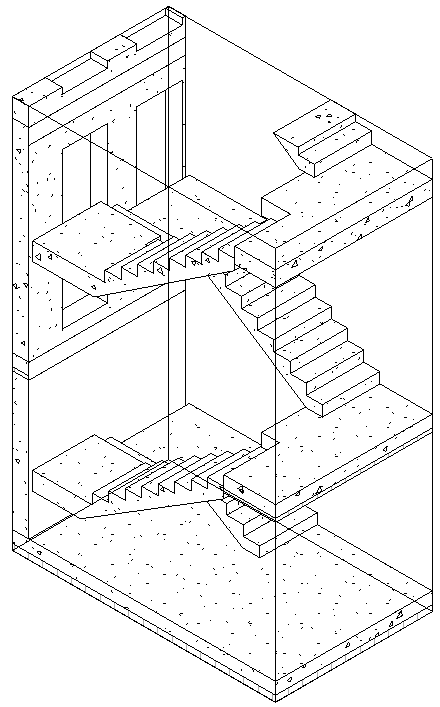

Auswahl	Schnittansicht

3D-Auswahlrahmen entfernen

Entfernt den 3D-Schnittbereich einer 3D-Ansicht und macht das gesamte Modell wieder sichtbar.

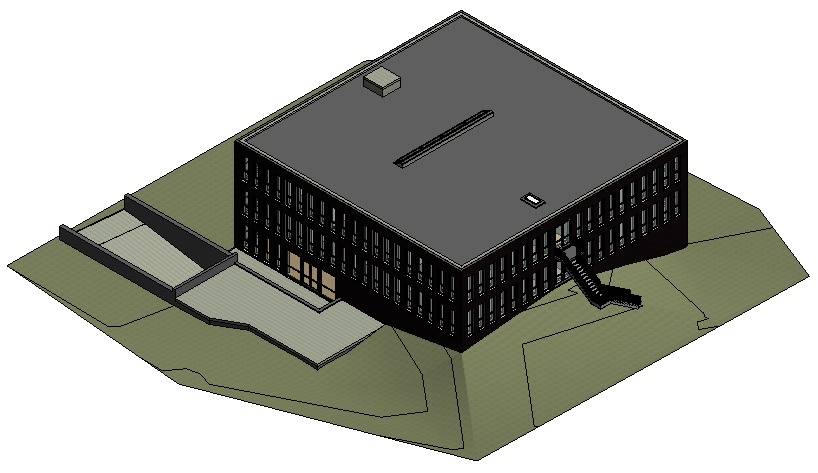

Vorher	Nachher
