Durchbruchsvorschläge klassifizieren

Zeigt schrittweise, wie Sie mit dem AddIn LINEAR Void Manager Durchbruchsvorschläge klassifizieren.

Aufgabenstellung

Sie haben eine BCF-Datei mit Durchbruchsvorschlägen erhalten und haben die Aufgabe zu entscheiden, welche der vorgeschlagenen Durchbrüche umgesetzt werden sollen und welche nicht.

Voraussetzungen:

Das AddIn LINEAR Void Manager ist installiert.
Das Architekturmodell des Projekts ist geöffnet.

Navigieren Sie zu:

Revit-MFL ➤ Zusatzmodule ➤ LINEAR AddIns ➤ Void Manager

Arbeitsschritte

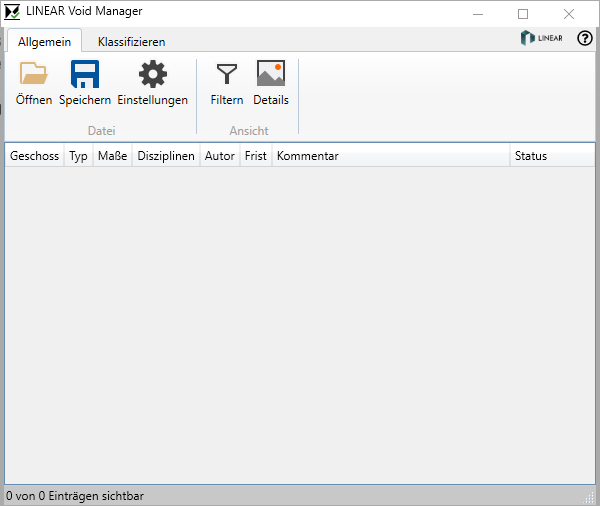

Klicken Sie Öffnen und öffnen Sie die BCF-Datei.
Konfigurieren Sie ggf. den Filter und blenden Sie die Details ein.

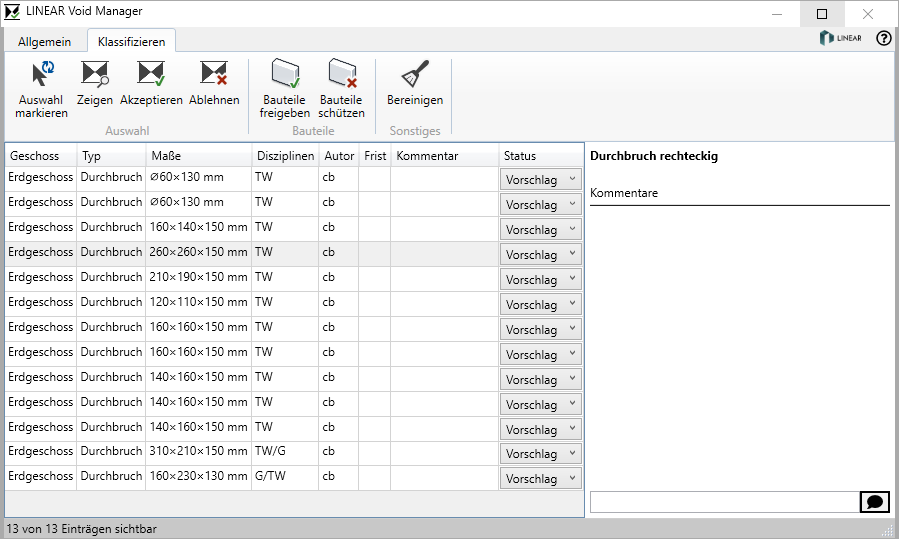

Öffnen Sie die Registerkarte Klassifizieren.
Um einen Durchbruchsvorschlag im Modell anzuzeigen, markieren Sie die entsprechende Zeile und klicken Sie auf Zeigen.
Um einen Durchbruchsvorschlag zu akzeptieren bzw. abzulehnen, markieren Sie die entsprechende Zeile und klicken Sie auf Akzeptieren bzw. Ablehnen.

Eine Mehrfachauswahl mit Shift oder Strg ist möglich. Die Klassifizierung kann auch über Rechtsklick erfolgen. Wird ein Durchbruchsvorschlag akzeptiert, wird aus dem Durchbruchsvorschlag im Modell ein Abzugskörper.
Kommentieren Sie Durchbruchsvorschläge im Bereich Details.
Klicken Sie in der Registerkarte Allgemein auf Speichern.

Ergebnis

Die Durchbruchsvorschläge in der BCF-Datei sind klassifiziert und können mit einem Mittel Ihrer Wahl an die technischen Gewerke verschickt werden.
