Durchbruchsvorschläge beschriften

Zeigt schrittweise, wie Sie Durchbruchsvorschläge beschriften.

Aufgabenstellung

Sie haben Durchbruchsvorschläge platziert und möchten diese mit den Abmessungen und weiteren Eigenschaften beschriften.

Voraussetzung:

Es sind bereits Durchbruchsvorschläge im Projekt enthalten.

Navigieren Sie zu:

Projekt-TabDisziplin DurchbruchsplanungKonstruktions-Tab

Konstruktion Tab Durchbruchsplanung Linear Revit

Arbeitsschritte

  1. Öffnen Sie den Bereich Beschriften <.
    Durchbruchsplanung beschriften Linear Revit
  2. Wählen Sie die Durchbruchsform und den zu beschriftenden Abstand über die Dropdown-Listen aus.

    Alle weiteren Beschriftungsmerkmale werden den Eigenschaften der Durchbruchsvorschläge entnommen.

  3. Klicken Sie auf Beschriften <.
  4. Wählen Sie den Durchbruchsvorschlag aus, der beschriftet werden soll und platzieren Sie den Beschrifter.

Ergebnis

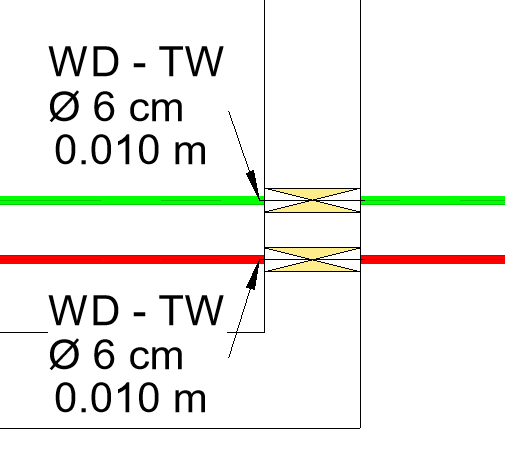

Der Durchbruchsvorschlag wird mit dem Durchbruchstyp, der Disziplin der durchgeführten Rohre oder Kanäle, den Abmessungen des Durchbruchs und dem gewählten Abstand (UKD oder OKRFB) beschriftet.

Durchbruchsplanung Beschriftung Linear Revit
