Formstück anlängen

Zeigt schrittweise, wie Sie bei Abzweigungen oder Bögen Reststücke durch angelängte Formstücke ersetzen.

Aufgabenstellung

Sie haben ein Kanalnetz in Schusslängen zerteilt und haben an Abzweigungen oder Bögen Reststücke, die Sie durch angelängte Formstücke ersetzen möchten.

Navigieren Sie zu:

Projekt-TabDisziplin Werk- und MontageplanungKonstruktions-Tab

Konstruktions Tab Linear Revit

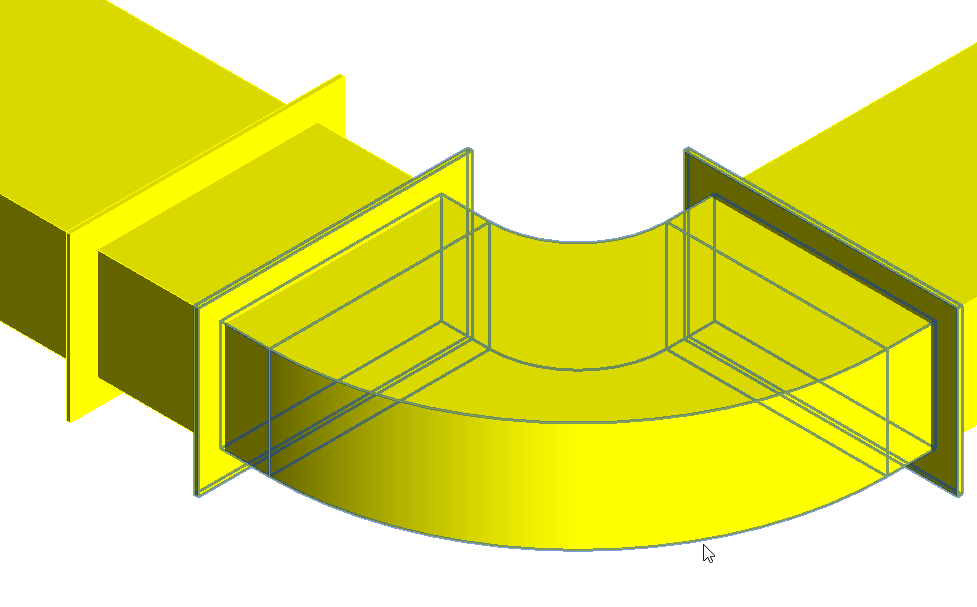

Ausgangssituation:

Luftkanal Bogen Linear Revit

Arbeitsschritte

  1. Öffnen Sie den Bereich Schuss-/Lieferlängen.
    Bereich Schusslängen Linear Revit
  2. Klicken Sie auf Formstück anlängen <.
  3. Beachten Sie die eingeblendeten Hinweise.
    Anmerkung:

    Wenn das Programm für die verwendeten Formstücke keine geeigneten Parameter zur Anlängung findet, wird eine entsprechende Meldung ausgegeben. Die Anlängung muss in so einem Fall manuell erfolgen.

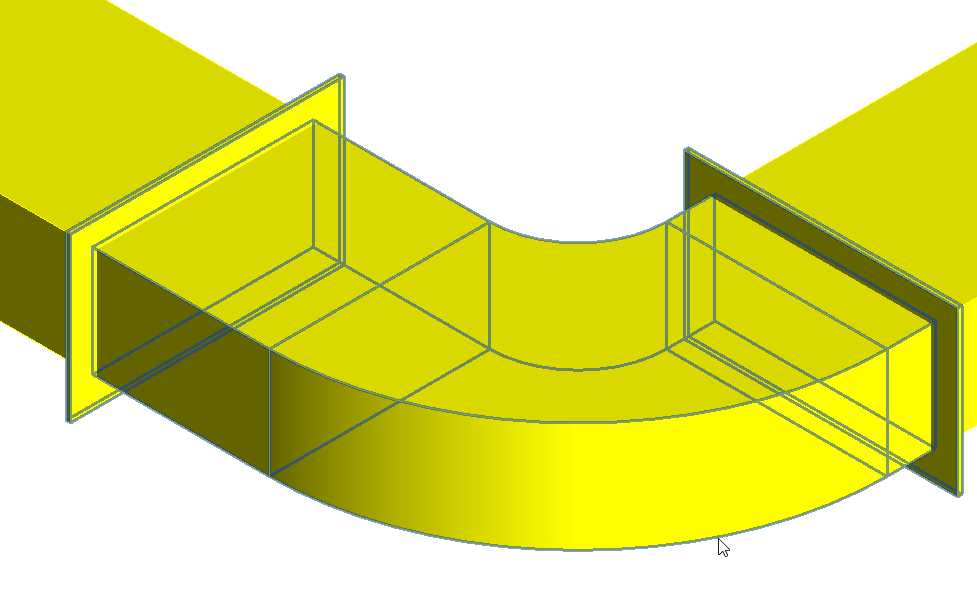

Ergebnis

Luftkanal Bogen Linear Revit
