Passlänge zuweisen

Zeigt schrittweise, wie Sie einem Luftkanal eine Passlänge zuweisen.

Aufgabenstellung

Sie wollen einzelnen Luftkanälen Passlängen zuweisen, um bei der Montage vor Ort eventuelle Ungenauigkeiten zu kompensieren.

Navigieren Sie zu:

Projekt-TabWerk- und MontageplanungKonstruktions-TabSchuss-/Lieferlängen

Schusslängen Lieferlängen Linear Revit

Schema Lüftungskanal Linear AutoCAD

Arbeitsschritte

  1. Geben Sie im Bereich Luftkanäle die gewünschte Passlänge ein.
  2. Klicken Sie auf Passlänge zuweisen <.
  3. Klicken Sie auf alle Kanalanschlüsse, die die eingestellte Passlänge erhalten sollen.
  4. Beenden Sie den Vorgang mit ESC.

Ergebnis

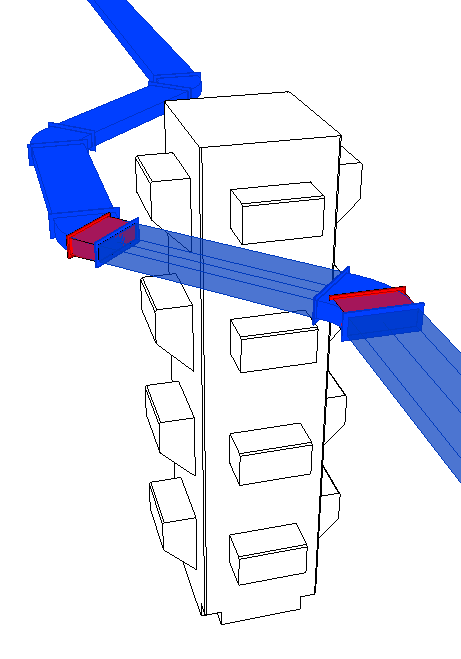

Schema Lüftungskanal Linear AutoCAD

Die ausgewählten Kanalanschlüsse haben die gewünschte Passlänge zugewiesen bekommen. Die Passlängen mit den dazugehörigen Losflanschen werden im Export nach e-klimaX berücksichtigt.
