Leitungsversprung bei Elementen in Verknüpfungen verwenden
Zeigt schrittweise, wie Sie den Leitungsversprung bei Leitungen verwenden, die mit Elementen in Verknüpfungen kollidieren.
Aufgabenstellung
Wenn Rohre oder Kanäle mit Elementen in Verknüpfungen kollidieren, können die Elemente in der Verknüpfung durch einen Leitungsversprung umfahren werden, um die Kollision zu lösen.
Voraussetzung:
Rohre oder Kanäle kollidieren mit Elementen, die sich in einem verknüpften Projekt befinden.
Navigieren Sie zu:
Gilt für: Heizung, Trinkwasser, Abwasser, Lüftung, Kälte, Gas, Brandschutz.
Arbeitsschritte
- Öffnen Sie den Bereich Leitungsversprung.
- Geben Sie die horizontalen und vertikalen Mindestabstände (Abstand x, y) ein.
- Wählen Sie den zu verwendenden Bogenwinkel.
- Aktivieren Sie die Checkboxen der gewünschten Versprungoptionen.
- Aktivieren Sie den Modus Versprung um verknüpfte Elemente.
- Klicken Sie auf Leitungsversprung <.
- Wählen Sie die Leitungen, die den Versprung ausführen sollen und bestätigen Sie mit Enter.
- Wählen Sie in der Verknüpfung die Elemente, die übersprungen werden sollen und bestätigen Sie mit Enter.
Es werden verschiedene Varianten angezeigt.
- Wählen Sie mit
die gewünschte Variante und bestätigen Sie mit Übernehmen.
Ergebnis

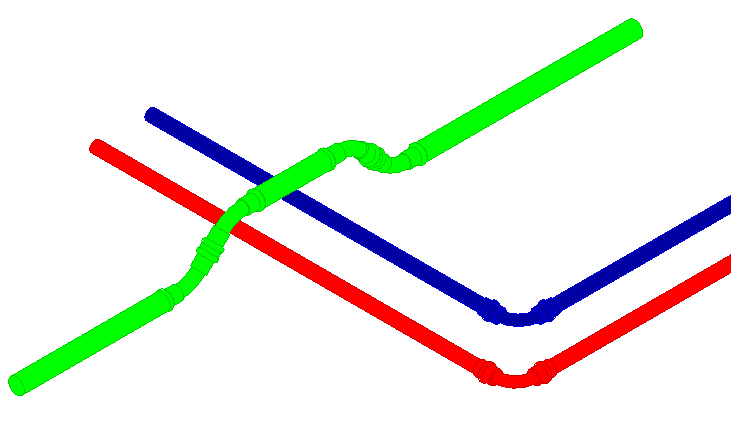

Die Leitungen in der Verknüpfung sind übersprungen worden.
