Leitungsversprung bei miteinander kollidierenden Leitungen verwenden
Zeigt schrittweise, wie Sie den Leitungsversprung bei miteinander kollidierenden Rohren und Kanälen verwenden.
Aufgabenstellung
Wenn Rohre oder Kanäle miteinander kollidieren, können die Leitungen durch einen Leitungsversprung übersprungen werden, um die Kollision zu lösen.
Voraussetzung:
Rohre oder Kanäle kollidieren miteinander.
Navigieren Sie zu:
Gilt für: Heizung, Trinkwasser, Abwasser, Lüftung, Kälte, Gas, Brandschutz.
Arbeitsschritte
- Öffnen Sie den Bereich Leitungsversprung.
- Geben Sie die horizontalen und vertikalen Mindestabstände (Abstand x, y) ein.
- Wählen Sie den zu verwendenden Bogenwinkel.
- Aktivieren Sie die Checkboxen der gewünschten Versprungoptionen.
- Aktivieren Sie den Modus Versprung um Elemente.
- Klicken Sie auf Leitungsversprung <.
- Wählen Sie die Leitungen, die den Versprung ausführen sollen und bestätigen Sie mit Enter.
- Wählen Sie die Elemente aus, die übersprungen werden sollen und bestätigen Sie mit Enter.

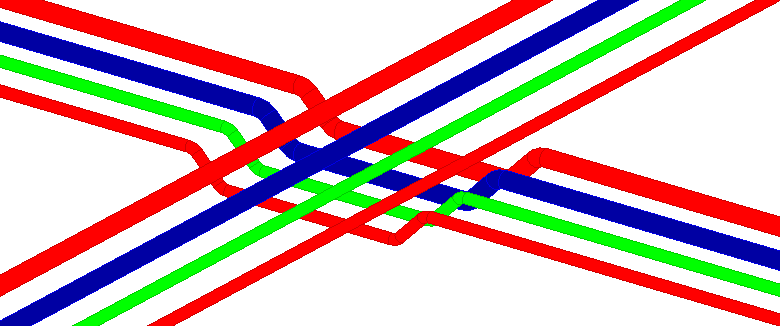

Es werden verschiedene Varianten angezeigt:
- Wählen Sie mit
die gewünschte Variante und bestätigen Sie mit Übernehmen.
Ergebnis
Die Kollision ist gelöst.
