Manuellen Leitungsversprung verwenden
Zeigt schrittweise, wie Sie den manuellen Leitungsversprung bei Leitungen verwenden, die mit anderen Leitungen, Bauteilen oder sonstigen Elementen wie Säulen oder Unterzügen kollidieren.
Aufgabenstellung
Wenn Rohre oder Kanäle mit anderen Elementen kollidieren, können die Elemente durch einen manuellen Leitungsversprung umfahren werden, um die Kollision zu lösen.
Voraussetzungen:
-
Die Leitungen kollidieren mit einem Bauteil oder mit einem anderen Element.
-
Sie befinden sich in einer in einer Draufsicht oder in einer Schnittansicht.
Navigieren Sie zu:
Gilt für: Heizung, Trinkwasser, Abwasser, Lüftung, Kälte, Gas, Brandschutz.
Ausgangssituation:

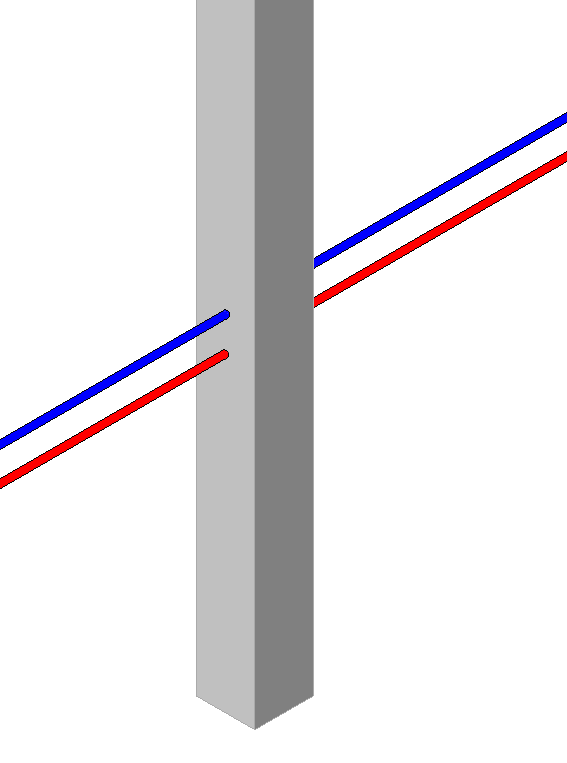

Leitungen kollidieren mit einem Bauteil (Isometrie, Draufsicht):
Arbeitsschritte
- Öffnen Sie den Bereich Leitungsversprung.

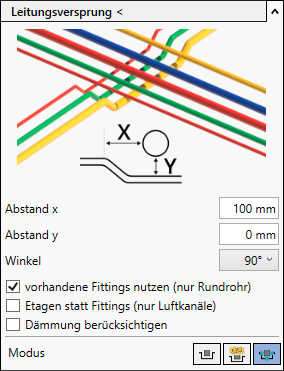

- Wählen Sie den zu verwendenden Bogenwinkel.
- Aktivieren Sie den Modus Manueller Versprung.
- Klicken Sie auf Leitungsversprung <.
- Wählen Sie die Leitungen, die das Bauteil umfahren sollen und bestätigen Sie mit Enter.
Eine Anleitung zur Vorgehensweise wird eingeblendet.
- Definieren Sie per Mausklick die Länge des Versprungs.
Die Referenzpunkte geben die Länge des Bauteils an, das umfahren werden soll. Sie können allerdings auch jede beliebige Länge eingeben, eine Mindestlänge es wird konstruktionsbedingt automatisch eingehalten.

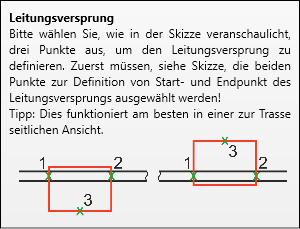

- Zeigen Sie mit der Maus den Abstand, der zwischen dem Bauteil und der Umgehung eingehalten werden soll und klicken Sie dort.
In einer Draufsicht beschreibt der dritte Mausklick den Abstand auf der x-Achse. In einer Schnittansicht beschreibt der dritte Mausklick den Abstand auf der y-Achse. Es wird konstruktionsbedingt automatisch ein Mindestabstand eingehalten.

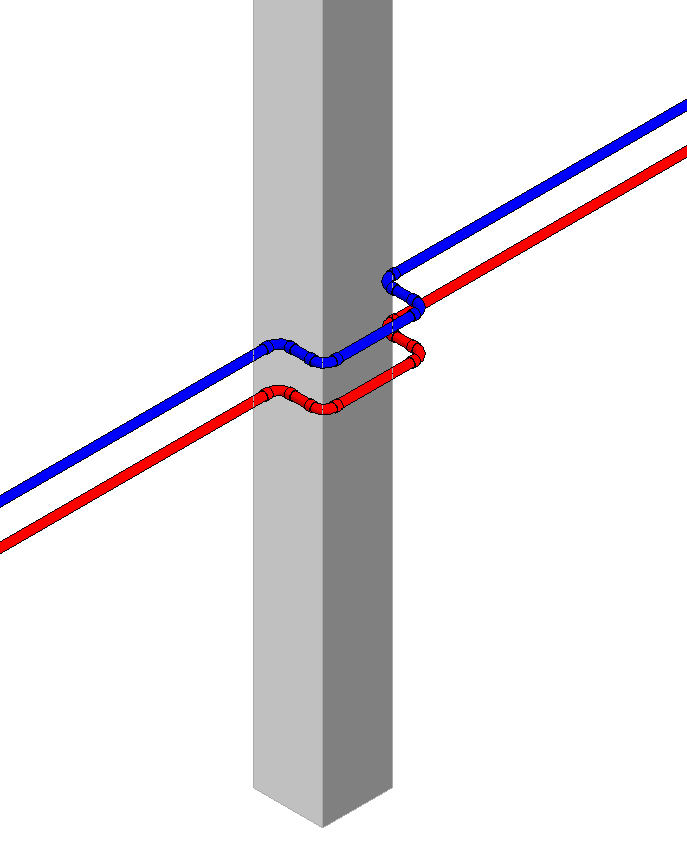

Ergebnis
Die Kollision ist gelöst.
