Konstruktionsebene und Versatz wählen

Zeigt schrittweise, wie Sie die Konstruktionsebene einstellen, auf der Sie Rohre, Kanäle und Bauteile konstruieren.

Aufgabenstellung

Damit frei platzierte Rohre, Kanäle und Bauteile auf der gewünschten Höhe konstruiert werden, stellen Sie vorher die Konstruktionsebene ein. Es gilt:

Konstruktionsebene = Bezugsebene + Versatz.

Navigieren Sie zu:

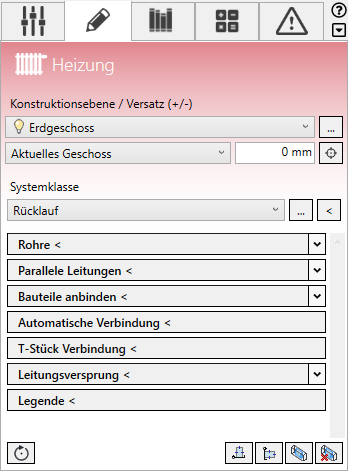

Projekt-Tab ➤ Disziplin ➤ Konstruktions-Tab

oder: Bibliotheks-Tab

Gilt für: Heizung, Trinkwasser, Abwasser, Lüftung, Flächentemperierung, Kälte, Gas, Durchbruchsplanung, Brandschutz.

Arbeitsschritte

Wählen Sie die Referenzebene.
Wählen Sie die Bezugsebene. Wenn die Bezugsebene mit der Referenzebene übereinstimmt, wählen Sie Aktuelles Geschoss.

Tipp:
Als Bezugsebene stehen die aktuelle Referenzebene (Aktuelles Geschoss), die nächst höhere Geschossebene und alle Hilfsebenen, die ggf. dazwischen liegen, zur Verfügung.
Geben Sie einen Versatz zur Bezugsebene ein.

Soll das Bauteil unterhalb der Bezugsebene liegen, geben Sie einen negativen Versatz ein.

Ergebnis

Wenn Sie in einer Grundrissansicht, 3D-Ansicht oder einem Flächenplan Leitungen konstruieren oder Bauteile aus dem Bibliotheks-Tab einfügen, wird die eingestellte Konstruktionsebene als Höhe verwendet.
