Randzone in Konstruktionsfläche konstruieren
Zeigt schrittweise, wie Sie Konstruktionsflächen bearbeiten, um Randzonen zu konstruieren.
Aufgabenstellung
Konstruieren Sie eine Randzone in einer Konstruktionsfläche, um die Randzone mit einer Rohrverlegung mit einem abweichenden Raster belegen zu können.
Voraussetzung:
Es sind bereits Konstruktionsflächen erstellt.

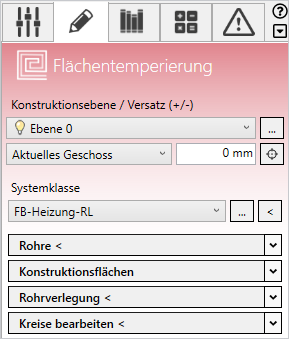

Navigieren Sie zu:
Wenn sich bereits Flächenheizkreise oder Flächenkühlkreise auf den Konstruktionsflächen befinden, können diese nach der Bearbeitung der Konstruktionsfläche neu verlegt werden. Sie müssen vorher nicht gelöscht werden.
Ausgangssituation:
Arbeitsschritte
- Öffnen Sie den Bereich Konstruktionsflächen.
- Klicken Sie auf Grenzen.
Im Revit-Menü werden die Registerkarte Ändern | Platzieren Flächenerstellung und der Bereich Zeichnen eingeblendet.
- Verwenden Sie die Revit Zeichen-Funktionen, um die Flächenbegrenzung zu konstruieren, z. B.
Linie. Die Flächenbegrenzung muss geschlossen sein. Anmerkung:In manchen Revit-Versionen wird standardmäßig die Revit Zeichen-Funktion
Linien auswählen aktiviert und Sie werden aufgefordert, Wände auszuwählen. Diese Funktion eignet sich nur bedingt, um Flächenbegrenzungen zu konstruieren. Wir empfehlen stattdessen die Verwendung der übrigen Revit Zeichen-Funktionen, z. B. Linie,
Rechteck oder
Polygon. Die Konstruktionsfläche ist an die neue Flächenbegrenzung angepasst.
- Klicken Sie im Bereich Konstruktionsflächen auf Fläche <.
- Bewegen Sie den Cursor in die Randzone und klicken Sie.
Ergebnis
Die Randzone ist konstruiert.
Nächste Aufgabe
Die Randzone kann mit der Funktion Rohrverlegung < mit einem engeren Raster verlegt werden.
