Flächenplan erstellen

Zeigt schrittweise, wie Sie einen Flächenplan erstellen, um darin Konstruktionsflächen für Flächenheizkreise und Flächenkühlkreise zu konstruieren.

Aufgabenstellung

Damit Konstruktionsflächen für Flächenheizkreise und Flächenkühlkreise erstellt werden können, erzeugen Sie einen Flächenplan.

Voraussetzung:

Sie befinden sich in einer Ansicht für das aktuelle Geschoss.

Navigieren Sie zu:

Projekt-Tab ➤ Disziplin Flächentemperierung ➤ Konstruktions-Tab

Flächentemperierung Konstruktion Tab Linear Revit

Arbeitsschritte

Öffnen Sie den Bereich Konstruktionsflächen.
Klicken Sie auf Gehe zu Flächenplan.

Wenn es bereits einen Flächenplan für das aktuelle Geschoss gibt, wird dieser als aktuelle Ansicht verwendet.

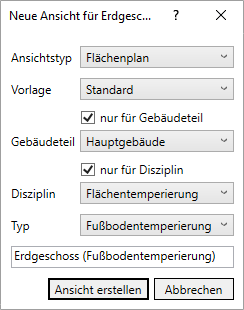

Wenn es keinen Flächenplan für das aktuelle Geschoss gibt, öffnet sich der Dialog Neue Ansicht für ....
Klicken Sie auf Ansicht erstellen.

Ergebnis

Der Flächenplan für das aktuelle Geschoss ist erstellt und wird als aktuelle Ansicht verwendet.

Im Bereich Konstruktionsflächen werden die Funktionen für die Erstellung von Konstruktionsflächen angezeigt.
