Einstellungen zuweisen

Zeigt schrittweise, wie Sie geänderte Einstellungen von bereits konstruierten Flächenheizkreisen und Flächenkühlkreisen zuweisen.

Aufgabenstellung

Die Einstellungen von bereits konstruierten Flächenheizkreisen und Flächenkühlkreisen sollen geändert und zugewiesen werden. Beim Zuweisen werden alle Einstellungen von System, Verlegemuster und Raster übertragen.

Navigieren Sie zu:

Projekt-Tab ➤ Disziplin Flächentemperierung ➤ Konstruktions-Tab

Flächentemperierung Konstruktion Tab Linear Revit

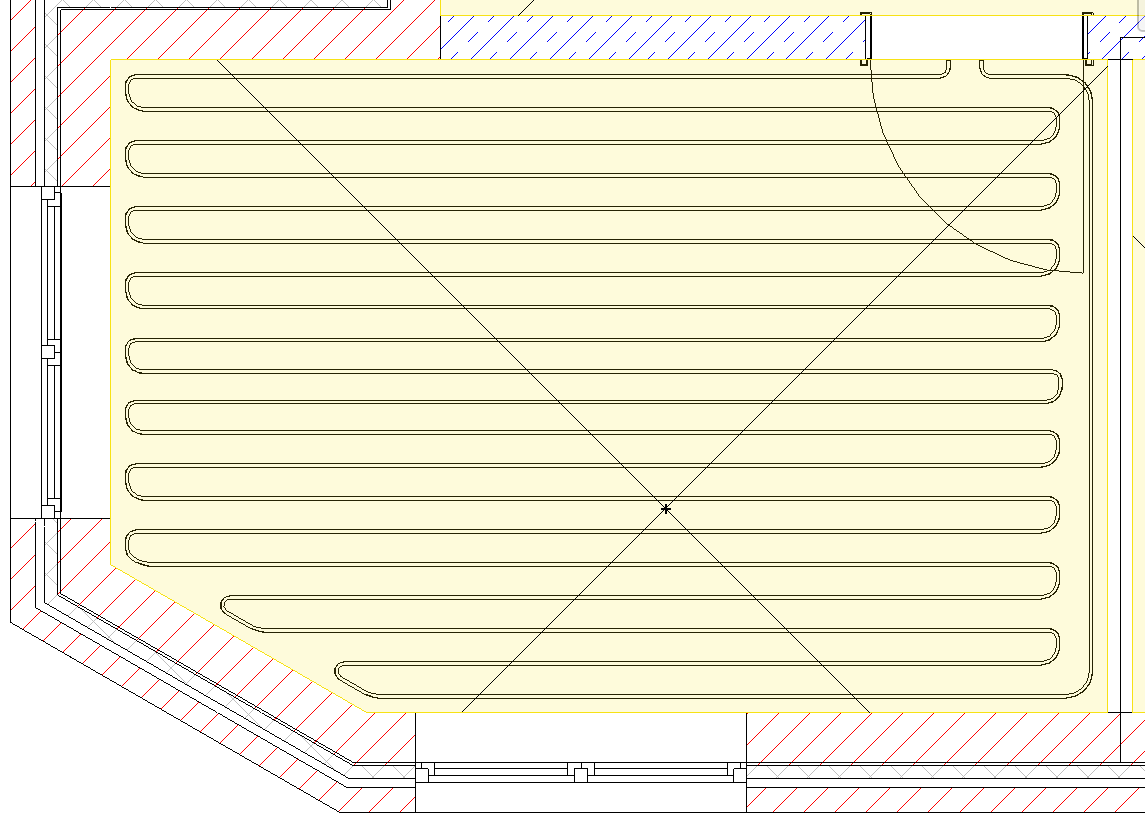

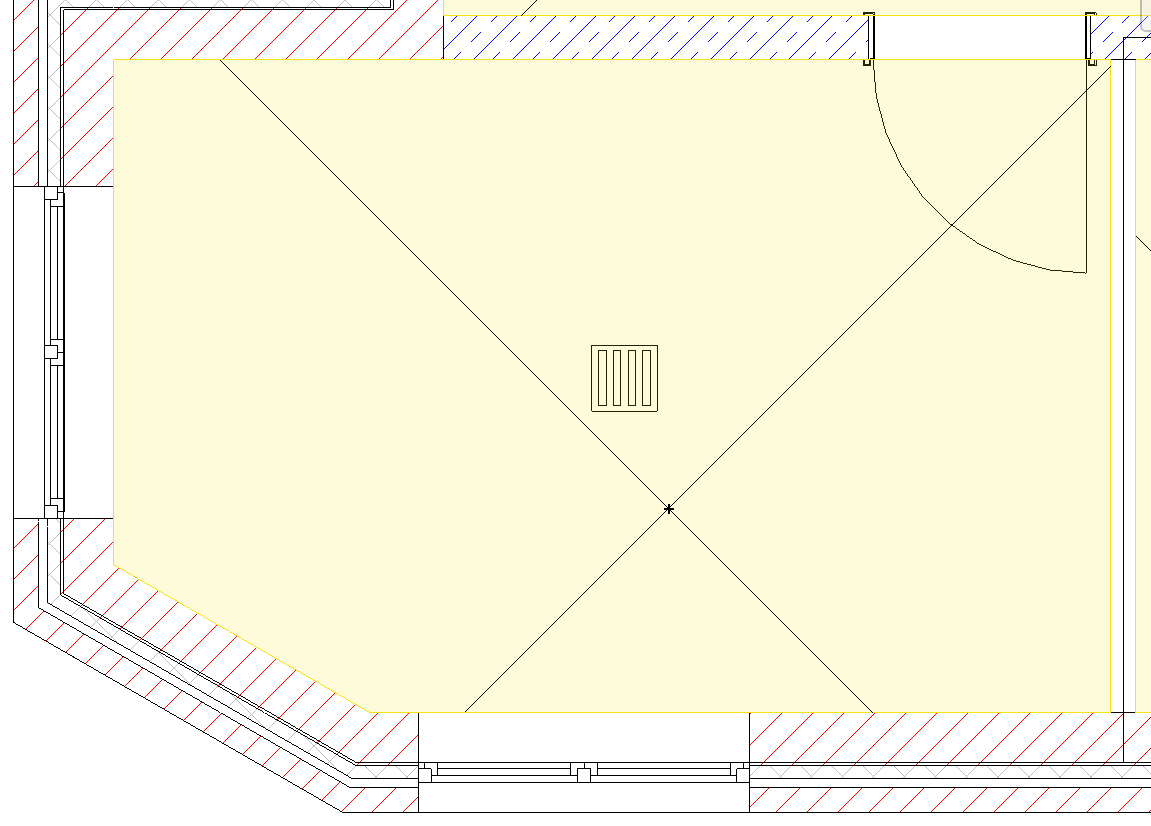

Ausgangssituation detaillierte/vereinfachte Darstellung:

Ansicht Flächentemperierung Linear Revit

Arbeitsschritte

Öffnen Sie den Bereich Rohrverlegung.
Wählen Sie ggf. vereinfachte Darstellung.
Ändern Sie die gewünschten Einstellungen bei System, Verlegemuster oder Raster.
Klicken Sie auf Einstellungen zuweisen <.
Wählen Sie die Flächenheizkreise oder Flächenkühlkreise, die die neuen Einstellungen erhalten sollen und bestätigen Sie mit Enter.

Ergebnis

Die gewählten Flächenheizkreise oder Flächenkühlkreise haben die geänderten Einstellungen.

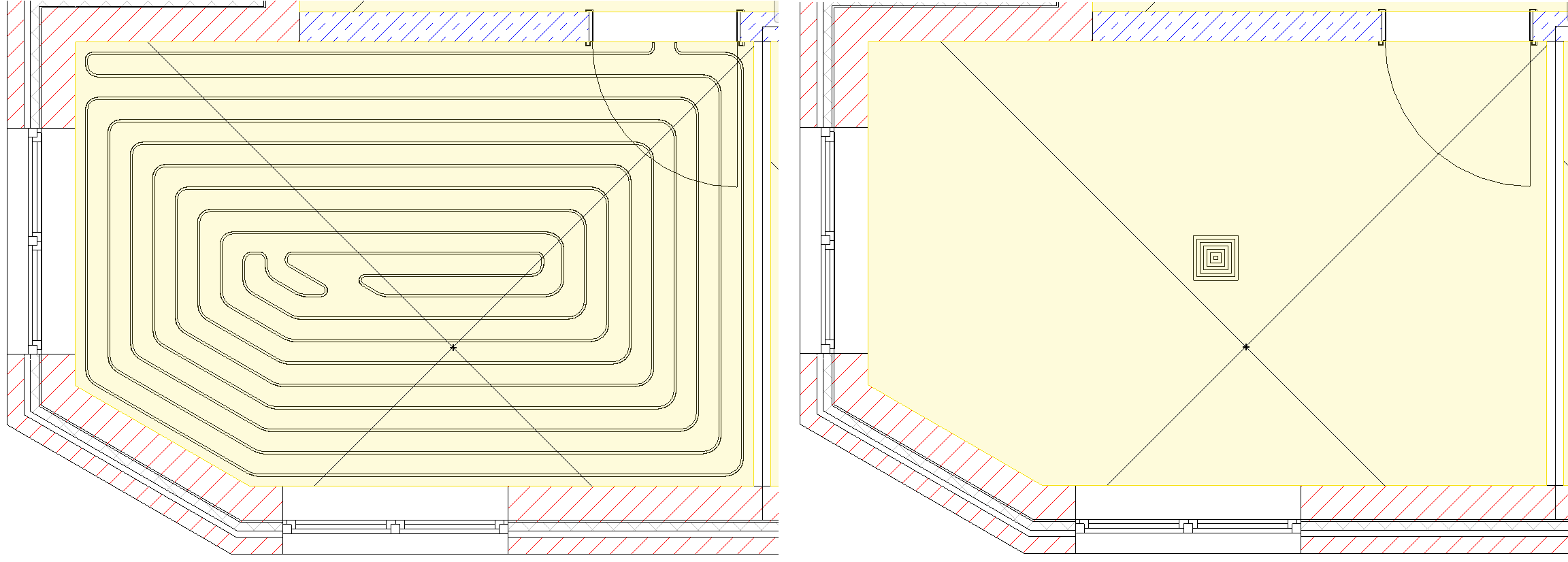

Beispiel


detaillierte Darstellung	vereinfachte Darstellung
