Befestigungen in Reihe platzieren

Zeigt schrittweise, wie Sie Befestigungen an Rohren und Kanälen in Reihe platzieren.

Aufgabenstellung

Sie möchten Rohre oder Kanäle mit in Reihe platzierten Befestigungen von Decken abhängen, an Wänden befestigen oder auf Böden aufständern.

Voraussetzung:

Die zu befestigenden Bauteile und die Bauteile, an denen die Befestigung platziert werden soll, sind vorhanden.

Navigieren Sie zu:

Projekt-Tab ➤ Disziplin Werk- und Montageplanung ➤ Konstruktions-Tab

Konstruktions Tab Werk Montage Linear Revit

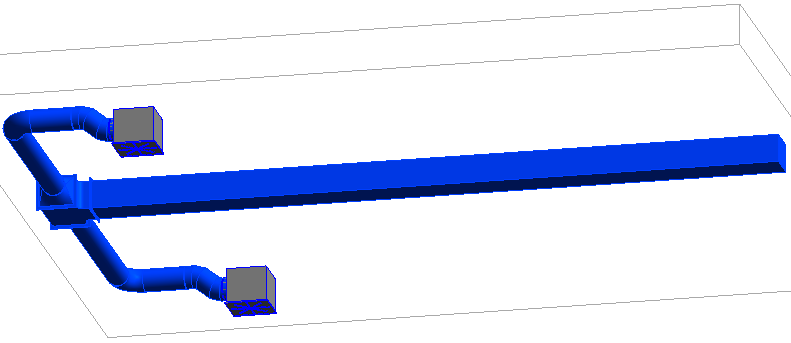

Ausgangssituation:

Arbeitsschritte

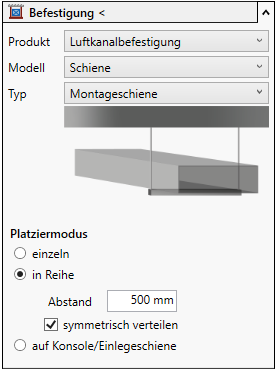

Öffnen Sie den Bereich Befestigung <.
Wählen Sie die gewünschte Befestigung.
Aktivieren Sie den Platziermodus in Reihe und legen Sie den gewünschten Abstand fest.
Optional: Aktivieren Sie symmetrisch verteilen.
Klicken Sie auf Befestigung <.
Befolgen Sie die eingeblendeten Anweisungen.

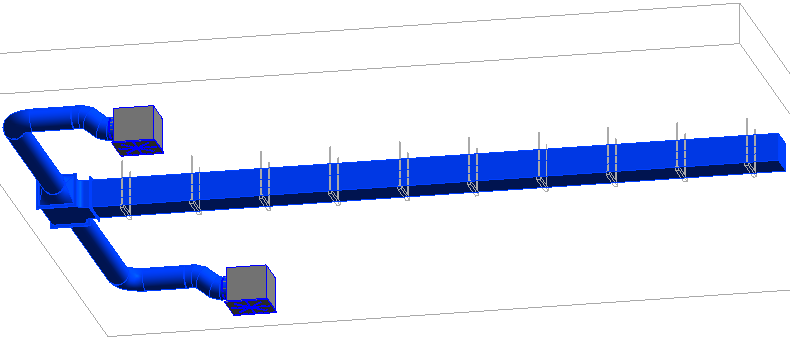

Ergebnis

Die Befestigungen sind platziert.
