Befestigungen auf Konsolen platzieren

Zeigt schrittweise, wie Sie Konsolen platzieren und Bauteile auf diesen Konsolen befestigen.

Aufgabenstellung

Sie möchten Rohre oder Kanäle mit Befestigungen auf Konsolen an Wänden platzieren.

Voraussetzung:

Die zu befestigenden Bauteile und die Bauteile, an denen die Befestigung platziert werden soll, sind vorhanden.

Navigieren Sie zu:

Anmerkung:

Überprüfen Sie die Bezugsebene und den Abstand der Rohre zur Wand, um zu garantieren, dass die Konsolen auf der korrekten Höhe platziert werden und die Länge der Konsolen ausreichend ist. Achten Sie darauf, dass der Abstand zwischen den zu befestigenden Bauteilen und der Konsolen groß genug für die Befestigung ist.

Projekt-TabDisziplin Werk- und MontageplanungKonstruktions-Tab

Konstruktions Tab Werk Montage Linear Revit

Ausgangssituation:

Schema Rohre Linear Revit

Arbeitsschritte

  1. Öffnen Sie den Bereich Befestigung.

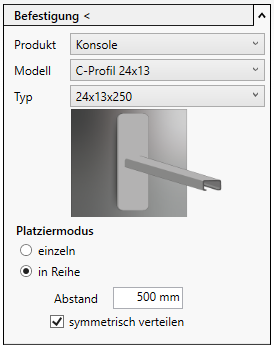

  2. Wählen Sie als Produkt Konsole, definieren Sie Modell und Typ und aktivieren Sie den gewünschten Platziermodus.

    Befestigung Bereich Linear Revit

  3. Klicken Sie auf Befestigung <.
  4. Befolgen Sie die eingeblendeten Anweisungen.
    Anmerkung:

    Falls Sie die Konsolen in einem Grundriss oder einer Draufsicht platzieren, wird die Höhe über die Geschossauswahl und die Angabe des Versatzes festgelegt.

    Die Konsolen sind an der Wand platziert.

    Schema Rohre Linear Revit

  5. Wählen Sie die gewünschte Befestigung und aktivieren Sie den Platziermodus auf Konsole/Einlegeschiene.
  6. Klicken Sie auf Befestigung <.
  7. Befolgen Sie die eingeblendeten Anweisungen.

Ergebnis

Die Bauteile sind auf den Konsolen befestigt.

Schema Rohre Linear Revit
