Positionsnummern mit Unternummern vergeben

Zeigt schrittweise, wie Sie für Bauteile Positionsnummern mit alphabetisch hochgezählten Buchstaben vergeben.

Aufgabenstellung

Sie möchten für Bauteile Positionsnummern mit alphabetisch hochgezählten Buchstaben vergeben.

Navigieren Sie zu:

Projekt-TabDisziplinen ...Werk- und MontageplanungKonstruktions-TabPositionsnummern <

oder

Projekt-TabDisziplinen ...ModellaufmaßKonstruktions-TabPositionsnummern <

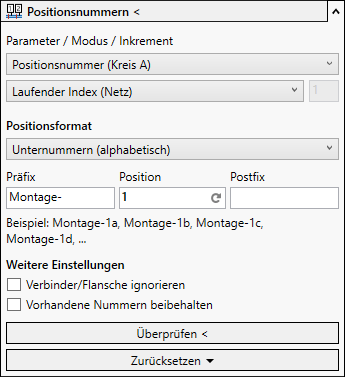

Positionsnummern Linear Revit

Arbeitsschritte

  1. Wählen Sie im Bereich Parameter / Modus / Inkrement die Auswahl Positionsnummer (Kreis A), Laufender Index (Netz) und geben Sie als Inkrement den Wert 1 ein.
  2. Wählen Sie als Positionsformat Unternummern (alphabetisch).
  3. Geben Sie ggfs. ein Präfix und/oder Postfix ein.
  4. Geben Sie in Position die Hauptnummer ein, die für die Unternummern genutzt werden soll.
  5. Nehmen Sie gegebenenfalls weitere Einstellungen vor.
  6. Klicken Sie auf Positionsnummern <.
  7. Markieren Sie im Netz den Bereich mit den Bauteilen, denen Sie Positionsnummern zuweisen möchten, und drücken Sie die Eingabetaste.
  8. Wählen Sie das Bauteil, das den Startpunkt bilden soll, und drücken Sie die Eingabetaste.

    Die markierten Bauteile wurden mit Positionsnummern und Buchstaben versehen.
