Details zu Bauteile anbinden in den Disziplinen Heizung und Kälte
Informationen zum Bereich Bauteile anbinden in der Disziplin Heizung und der Disziplin Kälte.
Sie befinden sich hier:
Gilt für: Heizung, Kälte.

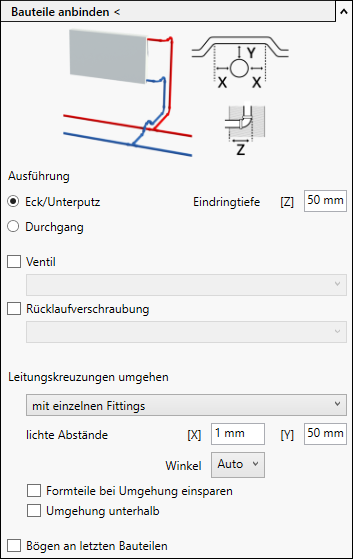

Bauteile anbinden <
Verbindet Bauteile automatisch mit den ausgewählten Vor- und Rücklaufleitungen.
Ausführung
Eck/Unterputz:
Bei dieser Anbindungsvariante werden die Rohre in die Wand geführt. Damit das Programm ermitteln kann, wo sich die Wände befinden, werden MEP-Räume verwendet. Mit der Eindringtiefe [Z] legen Sie fest, wie tief die Rohre in die Wand geführt werden.
Durchgang:
Bei dieser Anbindungsvariante werden die Rohre vom Heizkörper direkt nach unten geführt.
Eck/Unterputz | Durchgang |
---|---|
Die Rohre werden vom Bauteil aus zunächst horizontal in die Wand geführt. Die Eindringtiefe in die Wand kann geändert werden. Die Rohre werden vertikal nach unten auf die Höhe der Hauptleitung geführt und dann horizontal angebunden. Die Eindringtiefe [Z] wird von der Wand bis zur Außenkante des vertikalen Rohrs gemessen. | Die Rohre werden vom Bauteil aus direkt nach unten geführt und dann horizontal angebunden. |
Ventil, Rücklaufverschraubung
Sie können für das Anbinden der Heizkörper zusätzlich bestimmen, ob Ventile und/oder Rücklaufverschraubungen mit eingebaut werden sollen. Aktivieren Sie dazu die jeweiligen Checkboxen. Voraussetzung für die Verfügbarkeit dieser Optionen ist, dass verwendbare Rohrzubehörfamilien im Projekt geladen sind. Sie können Rohrzubehörfamilien laden, indem Sie entweder im Bibliotheks-Tab das gewünschte Bauteil suchen und einmal anklicken oder das gewünschte Bauteil aus dem LINEAR CAD Browser in das Projekt laden.
Je nachdem, ob Sie die Ausführung Eck/Unterputz oder Durchgang aktiviert haben, wird die Auswahl der Ventile nach passenden Bauteilen gefiltert. Ist die Option Eck/Unterputz für die Ausführung aktiviert, werden nur passende Eckventile angezeigt. Ist die Option Durchgang aktiviert, werden nur passende Durchgangsventile angezeigt.
Durchgang, Ventil und Rücklaufverschraubung aktiviert | Durchgang aktiviert - Ventil und Rücklaufverschraubung deaktiviert |
---|---|
Die Ausführung Durchgang wurde zusammen mit den Optionen Ventil und Rücklaufverschraubung für das Anbinden des Heizkörpers eingestellt. Entsprechend der Einstellungen wurden im Vorlauf ein Thermostatventil und im Rücklauf eine Rücklaufverschraubung eingebaut. | Die Ausführung Durchgang wurde ohne die Optionen Ventil oder Rücklaufverschraubung für das Anbinden des Heizkörpers eingestellt. Entsprechend der Einstellungen wurde weder im Vorlauf noch im Rücklauf Rohrzubehör eingebaut. |
Leitungskreuzungen umgehen
In der Dropdown-Liste steht standardmäßig die Familie LINEAR cross over, Standard zur Auswahl, welche passende Überbögen enthält. Darüber hinaus listet die Funktion solche im Projekt geladenen Familien, die ebenfalls über Überbögen verfügen könnten. Bei Auswahl von LINEAR cross over, Standard werden lichte Abstände und Winkel für die Umgehung automatisch bestimmt. Bei dieser Auswahl ist die Option Formteile bei Umgehung einsparen automatisch angewählt. Die betreffenden Felder sind daher nicht aktiv. Wenn Sie mit einzelnen Fittings auswählen, können Sie diese Einstellungen selbst vornehmen.
lichte Abstände
Der Wert im Feld [X] bestimmt den lichten Abstand zwischen Außenkante der Hauptleitung und dem Bogenansatz des Übergangs.

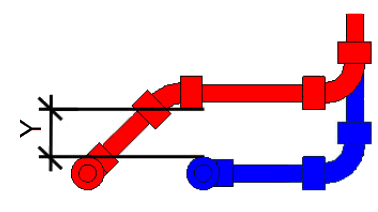

Der Wert im Feld [Y] bestimmt den lichten Abstand zwischen der Anbindeleitung und der Hauptleitung.
Über die Dropdown-Liste Winkel können Sie ein Winkelmaß für die Umgehung wählen. Wählen Sie Auto aus, passt sich der Winkel automatisch an die bauliche Situation an.
Bei Auswahl von LINEAR cross over, Standard werden lichte Abstände und Winkel automatisch für die Umgehung bestimmt. Die betreffenden Felder sind daher nicht aktiv. Wenn Sie mit einzelnen Fittings auswählen, können Sie diese Einstellungen selbst vornehmen.
Formteile bei Umgehung einsparen
Abhängig von der räumlichen Lage können bei der Umgehung unter oder über die zu kreuzende Hauptleitung zusätzliche Formteile entstehen. Bei Auswahl dieser Option verringert das Programm die Verwendung von Formteilen und passt die Anbindung entsprechend an. Diese Option ist deaktiviert, wenn Sie LINEAR cross over, Standard für die Umgehung gewählt haben.
Aktiviert | Deaktiviert |
---|---|
Die Rohre werden vom Bauteil aus zunächst vertikal nach unten konstruiert. Das Rohr, das die Hauptleitung kreuzt, wird nicht auf die Höhe der Hauptleitung geführt, sondern etwas weiter oben. So kann das Rohr direkt horizontal an die Hauptleitung angebunden werden und es werden zusätzliche Formteile bei der Umgehung eingespart. Das Feld für den Wert [X] des lichten Abstands und die Auswahl für Winkel werden deaktiviert. | Das Rohr, das die Hauptleitung kreuzt, wird zunächst vertikal nach unten auf die Höhe der Hauptleitung geführt. Bei der Umgehung werden zusätzliche Formteile benötigt. |
Umgehung unterhalb
Bei horizontal verlaufenden Hauptleitungen bestimmen Sie, ob die Umgehung im Gegensatz zur Standardeinstellung unterhalb des zu kreuzenden Rohres erfolgen soll.
Bei vertikal verlaufenden Hauptleitungen wird die Umgehung vor oder hinter das zu kreuzende Rohr gelegt.
Aktiviert | Deaktiviert |
---|---|
Die Anbindung wird unter die zu kreuzende Hauptleitung geführt, wenn die Hauptleitung parallel zum Bauteil liegt. | Die Anbindung wird über das die zu kreuzende Hauptleitung gelegt. |
Bögen an letzten Bauteilen

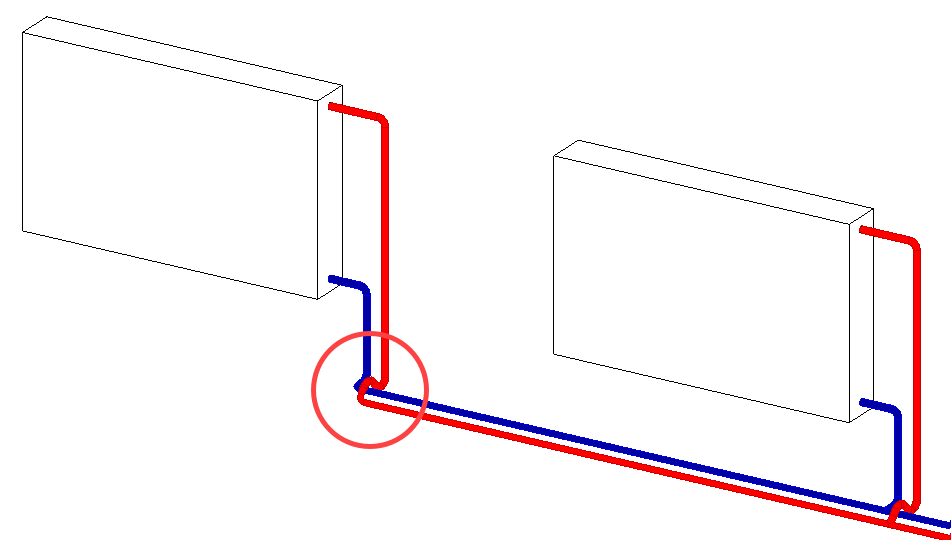

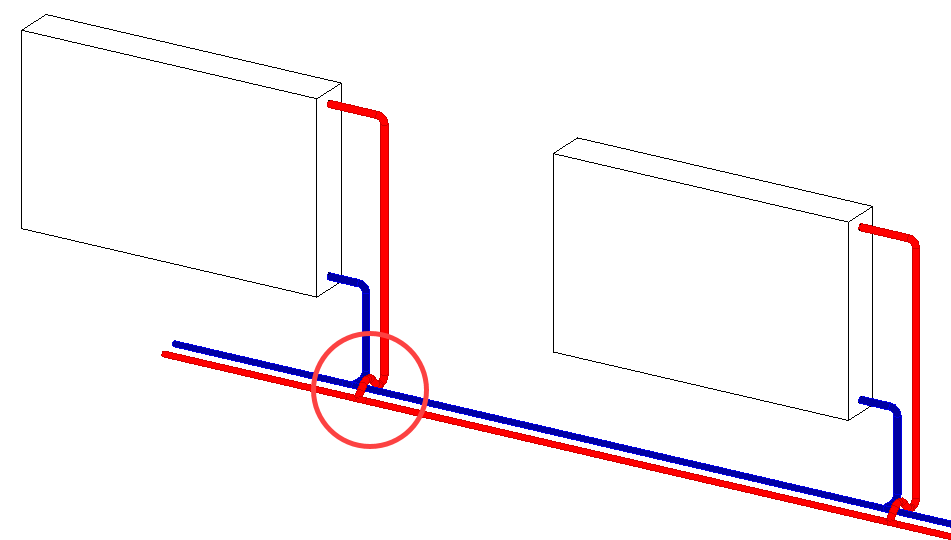

Aktiviert | Deaktiviert |
---|---|
Die letzten Bauteile werden mit Bögen angeschlossen und das Rohrsystem auf diese Weise geschlossen. | Die letzten Bauteile werden mit T-Stücken angebunden. Das Rohr bleibt am Ende offen. Dies kann sinnvoll sein, wenn an dieser Stelle weiter konstruiert werden soll. |
