Details zum Dialog Systemklassen
Informationen zum Dialog Systemklassen.

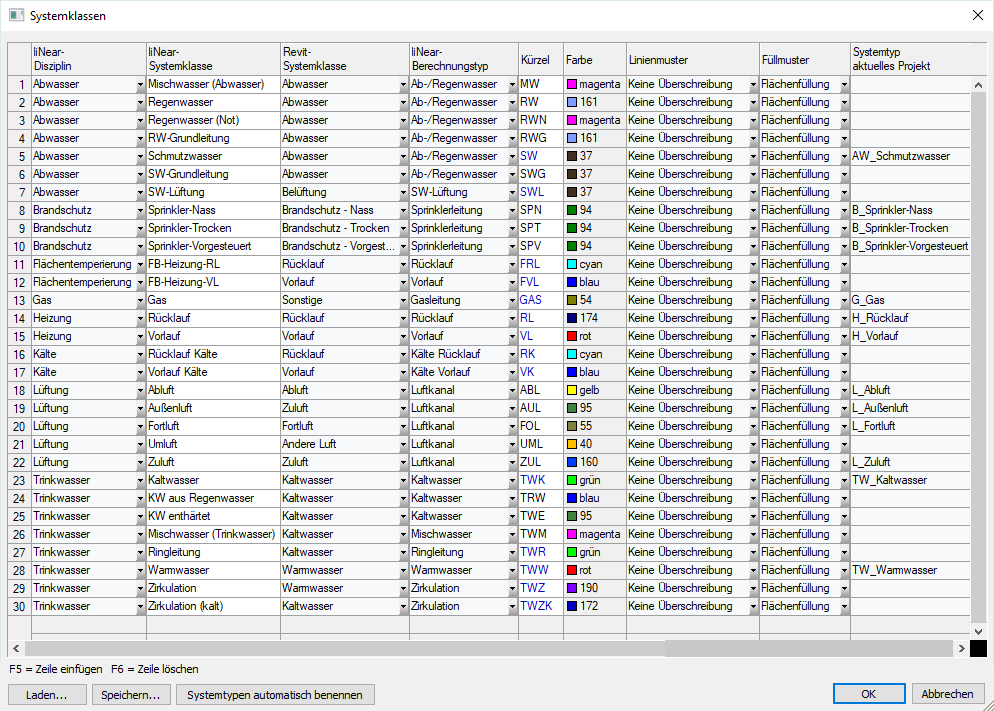

Im Dialog Systemklassen sind alle LINEAR-Systemklassen und Ihre Eigenschaften enthalten. Mit diesen Informationen werden die Systemtypen definiert. Hier sind jeder Systemklasse eine Disziplin, eine Revit-Systemklasse und ein LINEAR-Berechnungstyp zugeordnet. Weiterhin ist ein Kürzel und die Farbdarstellung von Rohren und Kanälen festgelegt. Die LINEAR-Systemklassen können Sie ändern und neue LINEAR-Systemklassen anlegen.
Sie befinden sich hier:
Gilt für: Heizung, Trinkwasser, Abwasser, Lüftung, Flächentemperierung, Kälte, Gas, Brandschutz.
Für die Bezeichnung des Systemtyps können unterschiedliche Kombinationen aus Disziplinbezeichnung, Disziplinkürzel, Systemklassenbezeichnung oder Systemklassenkürzel verwendet werden. Die Konfiguration für die Systemtypenbezeichnung legen Sie in den Optionen fest.
LINEAR-Disziplin
Legt fest, zu welcher Disziplin die LINEAR-Systemklasse gehört. Die Bezeichnung der Disziplin kann im Dialog Disziplinen geändert werden.
LINEAR-Systemklasse
Es wird zwischen LINEAR-Systemklassen und Revit-Systemklassen unterschieden. Die Revit-Systemklassen sind fest definiert und können nicht erweitert werden. Damit zusätzliche Systemtypen verwendet werden können, die bei der Rohr- und Kanalnetzberechnung benötigt werden, gibt es die LINEAR-Systemklassen. Jede LINEAR-Systemklasse ist einer Revit-Systemklasse und einem Berechnungstyp zugeordnet.
Die Bezeichnung der LINEAR-Systemklasse kann frei definiert werden und wird in der Regel für den Namen des Systemtyps verwendet. Die Anzahl der LINEAR-Systemklassen ist nicht begrenzt. LINEAR-Systemklassen können neu angelegt und geändert werden.
Revit-Systemklasse
Revit-Systemklassen sind fest definiert und können nicht geändert oder erweitert werden. Für die Rohr- und Kanalnetzberechnung werden zusätzliche Systemklassen benötigt. Aus diesem Grund gibt es die LINEAR-Systemklassen. Legen Sie hier die passende Revit-Systemklasse für die neue LINEAR-Systemklasse fest. Falls es keine passende Revit-Systemklasse gibt, wählen Sie Sonstige aus.
LINEAR-Berechnungstyp
Der LINEAR-Berechnungstyp legt fest, wie die Rohre und Kanäle bei der Rohr- und Kanalnetzberechnung behandelt werden sollen. Jedem Systemtyp ist ein Berechnungstyp zugeordnet, damit der Systemtyp in der Rohr- und Kanalnetzberechnung richtig interpretiert wird.
Kürzel
Das Kürzel ist eine Abkürzung der LINEAR-Systemklasse. Das Kürzel kann bei der Neuerstellung einer LINEAR-Systemklasse frei vergeben werden.
Farbe
Legt die Farbe fest, mit der die Elemente dieses Systemtyps dargestellt werden.
Linienmuster
Legt das Muster fest, mit dem die Linien der Elemente dieses Systemtyps dargestellt werden.
Füllmuster
Legt das Muster fest, mit dem die Flächen der Elemente dieses Systemtyps gefüllt werden sollen. Wenn Flächenfüllung ausgewählt ist, werden die Flächen mit der Farbe aus dem Dialog Systemklassen gefüllt.
Systemtyp aktuelles Projekt
Vor der ersten Verwendung eines Systemtyps ist dieses Feld noch leer. Erst bei der Konstruktion eines Rohrs, Kanals oder Bauteils wird der Systemtyp aus Disziplin und Systemklasse erzeugt und zugewiesen.
Laden...
Lädt eine selbst erstellte Zusammenstellung von Systemklassen.
Speichern...
Speichert die aktuellen Einstellungen des Dialogs Systemklassen. So sind Änderungen auch in anderen Projekten verfügbar und können weitergegeben werden.
Systemtypen automatisch benennen
Wenn das aktuelle Projekt nicht mit LINEAR Solutions erstellt wurde, können die darin enthaltenen Systemtypen vom LINEAR-Schema abweichen. Mit dieser Funktion werden die Systemtypen nach den Vorgaben aus dem Dialog Systemklassen und den LINEAR-Optionen automatisch umbenannt und sind anschließend für die Rohr- und Kanalnetzberechnungen verwendbar.
