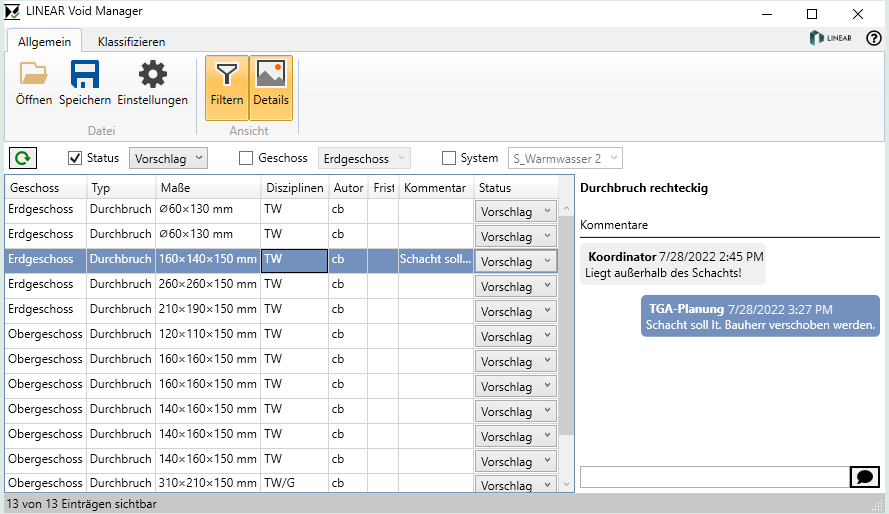

Details zu LINEAR Void Manager – Allgemein

Informationen zur Registerkarte Allgemein des AddIns LINEAR Void Manager.

Sie befinden sich hier:

Revit-MFL ➤ Zusatzmodule ➤ LINEAR AddIns ➤ Void Manager

Bereich Datei

Öffnen: Öffnet den Datei-Explorer zum Öffnen einer BCF-Datei.

Speichern: Öffnet den Datei-Explorer zum Speichern der aktuellen BCF-Datei.

Einstellungen: Öffnet den Dialog für die Einstellungen des AddIns.

Bereich Ansicht

Filtern: Öffnet und aktiviert die Filteroptionen. Sie können die Tabelle der Durchbruchsvorschläge nach Status, Geschoss und System filtern. Im Feld für System können Sie zusätzlich zur Auswahl auch manuell Text eingeben, um etwa nach mehreren Systemen zu filtern. Dieser Bereich wird, wenn aktiviert, auch in der Registerkarte Klassifizieren angezeigt.

Aktualisiert die Tabelle mit den gewählten Filtereinstellungen.

Details: Öffnet den Bereich Details, in dem Kommentare angezeigt und erstellt werden können. Außerdem wird der Titel und die Beschreibung eines Durchbruchvorschlags angezeigt. Wenn zu einem Kommentar ein Bild vorhanden ist, wird dies durch ein Kamera-Symbol angezeigt. Klick auf das Kamera-Symbol zeigt das verknüpfte Bild an. Dieser Bereich wird, wenn aktiviert, auch in der Registerkarte Klassifizieren angezeigt.

Logo

Öffnet die LINEAR-Homepage.

Tabelle mit Durchbruchsvorschlägen


Spalte	Inhalt
Geschoss	Das Geschoss, in dem sich der jeweilige Durchbruchsvorschlag befindet.
Typ	Art des Durchbruchvorschlags: Schlitz oder Durchbruch
Maße	Die Maße des Durchbruchvorschlags. Durchmesser x Tiefe Breite x Höhe x Tiefe
Disziplinen	Die Disziplin der Rohre bzw. Kanäle, die durch den Durchbruch geführt werden sollen. Wenn mehrere Disziplinen durch einen Durchbruch verlaufen, werden hier alle enthaltenen Disziplinen aufgezählt.
Autor	Ersteller des Durchbruchvorschlags.
Frist	Die von den technischen Gewerken gesetzte Frist zur Klassifizierung des Durchbruchvorschlags.
Kommentar	Zeigt den letzten Kommentar zum jeweils gewählten Durchbruchsvorschlag an. Im Bereich Details können weitere Kommentare hinzugefügt werden.
Status	Der Klassifizierungsstatus des Durchbruchvorschlags, kann die Zustände Vorschlag, Akzeptiert und Abgelehnt annehmen. Der Status kann direkt in dieser Dropdown-Liste angepasst werden.

Statusleiste

Zeigt die Anzahl der sichtbaren Einträge und die Gesamtanzahl der Einträge an.
