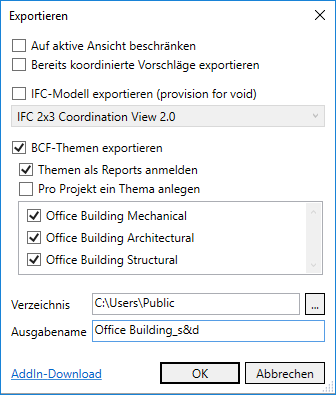

Details zu Exportieren

Informationen zum Dialog Exportieren der Schlitz- und Durchbruchsplanung.

Sie befinden sich hier:

Projekt-Tab ➤ Disziplin Durchbruchsplanung ➤ Konstruktions-Tab ➤ Exportieren ...

Auf aktive Ansicht beschränken

Aktiviert: Exportiert nur die Durchbruchsvorschläge der aktiven Ansicht. Diese Ansicht kann auch eine benutzerdefinierte 3D-Ansicht sein.

Deaktiviert: Exportiert alle Durchbruchsvorschläge aus dem Modell.

Bereits koordinierte Vorschläge exportieren

Aktiviert: Exportiert auch solche Durchbruchsvorschläge, die bereits vom Bauwerksverantwortlichen akzeptiert oder abgelehnt sind.

IFC-Modell exportieren (provision for void)

Exportiert ein IFC-Modell der Durchbruchsvorschläge. Dieses kann dann in Kombination mit der BCF-Datei von dem Bauwerksverantwortlichen plattformunabhängig importiert und beurteilt werden. Nutzen Sie diese Option, wenn die Bauwerksverantwortlichen nicht mit Revit arbeiten. In der Dropdown-Liste wählen Sie die IFC-Version.

BCF-Themen exportieren

Exportiert eine BCF-Datei, die alle Durchbruchsvorschläge und evtl. vorhandene Metadaten enthält. Wenn Sie Themen als Reports anmelden, haben Sie die Möglichkeit, die Durchbruchsvorschläge im Reports und Aufgaben-Tab mit Kommentaren, Screenshots und anderen Metadaten zu versehen.

Wenn Sie mehrere Unterprojekte in einzelne BCF-Dateien exportieren möchten, aktivieren Sie Pro Projekt ein Thema anlegen.

Verzeichnis und Name

Legen Sie hier fest, unter welchem Pfad und Namen die BCF-Datei gespeichert werden soll.

AddIn-Download

Öffnet die Download-Seite von LINEAR, wo das zur Klassifizierung benötigte AddIn kostenfrei heruntergeladen werden kann.
