Details zu automatische Platzhalter
Informationen zum Bereich Automatische Platzhalter.
Sie befinden sich hier:
Automatische Platzhalter <

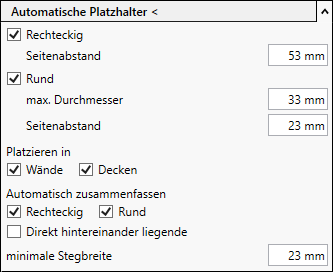

Platziert unter Berücksichtigung Ihrer Einstellungen automatisch Durchbruchsvorschläge.
) führt dazu, dass die im Modell erzeugten Seitenabstände größer als der hier angegebene Seitenabstand sind, da die errechneten Abmessungen des Durchbruchsvorschlags gemäß der Einstellung aufgerundet wurden. Dies gilt für alle Platzhalter, bei denen Seitenabstände angegeben werden.Rechteckig mit Seitenabstand
Aktiviert: Platziert für rechteckige und ovale Kanäle rechteckige Durchbruchsvorschläge mit dem angegebenen Seitenabstand. Der Seitenabstand ist der Abstand zwischen Kanal und der inneren Kante des Durchbruchs.
Deaktiviert: Rechteckige Kanäle werden bei der Platzierung von Durchbruchsvorschlägen ignoriert.
Rund mit max. Durchmesser und Seitenabstand
Aktiviert: Platziert für Rohre und runde Kanäle runde Durchbruchsvorschläge. Dabei werden der maximale Durchmesser und der Seitenabstand berücksichtigt. Der Seitenabstand ist der Abstand zwischen dem Kanal und der inneren Kante des Durchbruchs.
Der maximale Durchmesser bezieht sich auf den Außendurchmesser des Rohrs bzw. des Kanals. Hat das Rohr bzw. der Kanal einen größeren Außendurchmesser als hier angegeben, wird ein rechteckiger Durchbruch platziert.
Deaktiviert: Rundkanal und Rohr erhalten rechteckige Durchbruchsvorschläge.
Platzieren in
Aktiviert: Platziert automatische Durchbruchsvorschläge in Wände oder/und in Decken bzw. Böden.
Automatisch zusammenfassen
Aktiviert: Fasst bei der automatischen Platzierung unter Berücksichtigung der Einstellungen rechteckige und/oder runde Durchbruchsvorschläge zusammen.
Direkt hintereinander liegende
Aktiviert: Fasst mehrere Platzhalter, die direkt hintereinanderliegen, zu einem Platzhalter zusammen.
Minimale Stegbreite
Legt fest, wie groß der Abstand zwischen zwei Durchbruchsvorschlägen mindestens sein muss. Wenn der Abstand zwischen zwei Durchbruchsvorschlägen kleiner ist als der angegebene Abstand, werden die Durchbruchsvorschläge zu einem zusammengefasst.
